이 글의 핵심 3가지
- 인터넷에서 다운로드한 STL 파일은 단순한 겉표면 기하학 정보만 담고 있어, 실제 장비의 물리적 특성이나 소재 메타데이터를 반영하지 못합니다.
- 적층 제조(DfAM) 관점을 반영하여 출력 방향을 설정하고 서포트 구조를 설계해야만 출력 실패와 구조적 결함을 방지할 수 있습니다.
- 후처리 공정은 전체 제작 비용의 최대 30%를 차지할 수 있으므로, 초기 설계 단계에서 치수 공차와 표면 마감 방식을 반드시 고려해야 합니다.
싱기버스나 마이미니팩토리 같은 다양한 3d 프린터 모델링 사이트에서 마음에 드는 디자인을 발견하고 설레는 마음으로 다운로드해 본 경험이 있을 것입니다. 하지만 이 파일들을 슬라이서 프로그램에 넣고 곧바로 출력 버튼을 누르면, 형상이 무너지거나 치수가 맞지 않아 실패하는 경우가 매우 빈번하게 발생합니다. 취미용 장비부터 산업용 장비에 이르기까지, 디지털 모델을 실제 물리적 객체로 구현하는 과정에는 단순한 파일 전송 이상의 공학적 검토가 필요하기 때문입니다.
성공적인 3d 프린팅 결과를 얻기 위해서는 다운로드한 파일의 기하학적 오류를 수정하고, 선택한 공정과 소재의 특성에 맞춰 모델을 최적화하는 단계를 거쳐야 합니다. 입문자가 반드시 알아야 할 파일 검토 프로세스와 그 뒤에 숨겨진 기술적 이유를 상세히 살펴보겠습니다.
3D 프린터 모델링 사이트에서 받은 파일은 왜 바로 출력하면 안 되나요?
STL 파일 포맷이 가진 근본적인 한계
정의
STL(Stereolithography) 파일 포맷: 3D 모델의 표면을 수많은 삼각형 패싯(Facet)으로 나누어 3차원 기하학 정보만을 표현하는 가장 기본적인 3D 프린팅 파일 형식입니다.
대부분의 모델링 공유 사이트에서 제공하는 표준 형식인 STL 파일은 치명적인 한계를 가지고 있습니다. 국제표준화기구(ISO)의 보고에 따르면, STL 파일은 오직 3D 객체의 겉표면 기하학 정보만을 삼각형 메쉬 형태로 기술할 뿐입니다 (출처: Additive Manufacturing File Format (AMF) and STL Limitations). 즉, 해당 모델이 어떤 소재로 출력되어야 하는지, 내부 채움(Infill) 구조는 어떠해야 하는지, 혹은 색상이나 질감 정보는 무엇인지에 대한 메타데이터가 전혀 포함되어 있지 않습니다.
이러한 한계를 극복하기 위해 AMF(Additive Manufacturing File Format)나 3MF 같은 차세대 포맷이 정의되기도 했으나, 여전히 현업과 커뮤니티에서는 STL이 범용적으로 쓰입니다. 따라서 사용자는 다운로드한 STL 파일에 물리적 속성을 부여하고 장비가 이해할 수 있는 형태로 변환하는 추가 검토 과정을 반드시 거쳐야 합니다.
적층 제조(DfAM)를 고려하지 않은 설계의 위험성
일반적인 CAD 모델링은 깎아내는 방식(절삭 가공)이나 금형 사출을 전제로 설계되는 경우가 많습니다. 반면 3d 프린터는 재료를 한 층씩 쌓아 올리는 적층 제조 방식을 사용하므로, 설계 단계에서부터 적층 제조 특화 설계인 DfAM(Design for Additive Manufacturing) 요소가 반영되어야 합니다 (출처: Design for Additive Manufacturing (DfAM) Guide).
DfAM이 고려되지 않은 모델을 그대로 출력하면 다음과 같은 문제가 발생합니다.
- 공중에 떠 있는 형상(Overhang) 부위에 적절한 서포트가 설계되지 않아 흘러내림 현상이 발생합니다.
- 출력 방향에 따른 열수축과 내부 응력을 계산하지 않아 바닥면이 들뜨는 수축(Warping) 현상이 일어납니다.
- 벽 두께가 장비의 최소 출력 두께보다 얇아 특정 부위가 누락되거나 쉽게 부러집니다.
출력 실패를 막기 위한 파일 검토 프로세스는 어떻게 되나요?
1단계: 매니폴드 기하학 검증 (Watertightness)
가장 먼저 확인해야 할 것은 모델링 파일이 기하학적으로 완전히 닫혀 있는 '매니폴드(Manifold)' 상태인지 여부입니다. 메쉬 데이터에 미세한 구멍이 있거나, 면이 뒤집혀 있거나, 두 개 이상의 면이 비정상적으로 교차하는 비매니폴드(Non-manifold) 상태의 파일은 슬라이서 프로그램에서 연산 오류를 일으킵니다 (출처: 3D Printing Orientation and Support Strategy). 겉보기에는 멀쩡해 보여도 슬라이싱을 거치면 내부가 비어 버리거나 특정 레이어가 통째로 누락되는 원인이 되므로, 전용 검증 소프트웨어를 통해 메쉬 오류를 자동으로 수정해 주어야 합니다.
2단계: 출력 방향 설정과 서포트 전략 수립
모델을 빌드 플레이트 위에 어떤 각도로 배치할 것인가(Orientation)는 출력물의 품질과 강도를 결정하는 핵심 요인입니다. 3d프린팅 출력물은 적층 방향인 Z축 방향의 결합력이 상대적으로 약한 이방성(Anisotropic) 물리 특성을 가집니다 (출처: 3D Printing Orientation and Support Strategy). 따라서 부품이 실제 사용될 때 힘을 받는 방향을 고려하여 출력 방향을 결정해야 합니다.
또한, 출력 방향에 따라 필요한 서포트(지지대)의 양이 달라집니다. 서포트가 많이 생성될수록 원료 소모량이 늘어나고 출력 시간이 길어질 뿐만 아니라, 출력이 끝난 뒤 서포트를 제거하는 과정에서 표면 품질이 저하되고 후처리 시간이 늘어나는 단점이 있습니다.

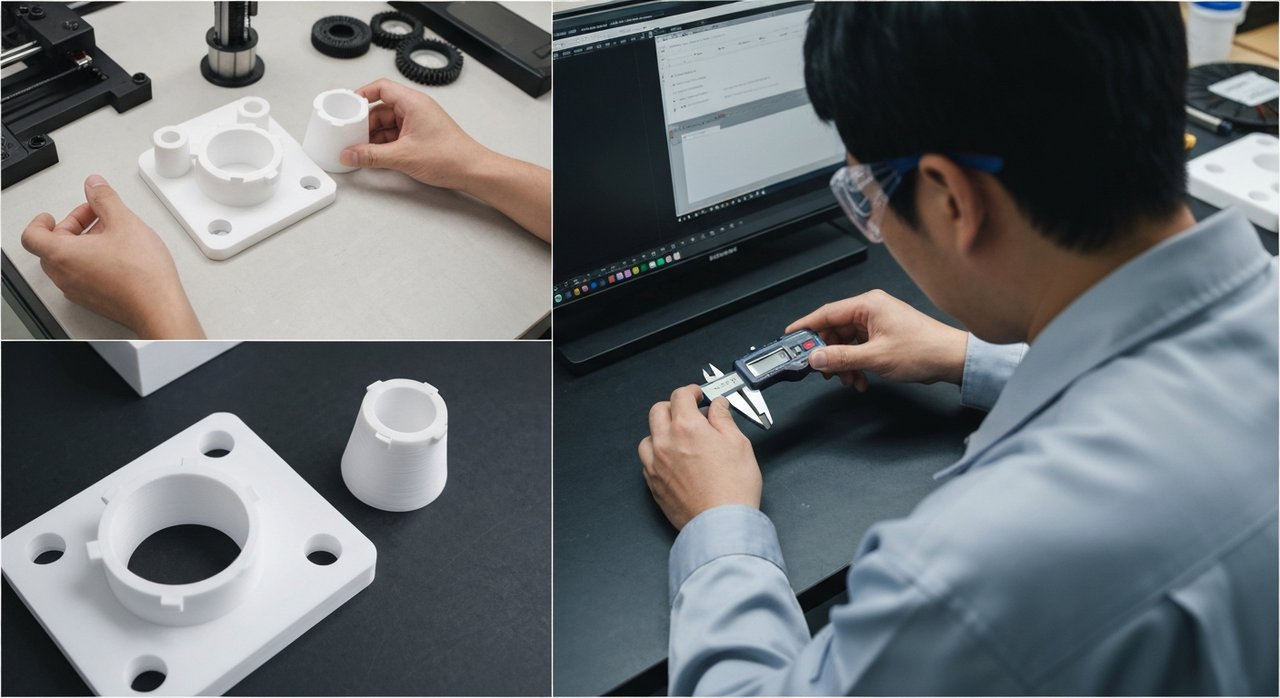

3단계: 소재 특성에 따른 수축률 및 공차 반영
소재마다 열팽창 계수와 냉각 시 수축률이 다릅니다. 예를 들어 ABS나 나일론 계열의 소재는 수축률이 커서 정밀한 치수 맞춤이 필요한 조립 부품을 출력할 때 공차 설계를 엄격하게 해야 합니다. 모델링 사이트에서 다운로드한 파일은 특정 소재나 특정 장비에 맞춰 공차가 설계되어 있을 가능성이 높기 때문에, 자신이 사용할 3d프린터와 소재의 수축 특성을 감안하여 모델의 스케일을 미세하게 조정하거나 결합부의 틈새(Clearance)를 넓혀주는 작업이 필요합니다.
후처리 공정과 비용은 설계 단계에서 어떻게 고려해야 하나요?
후처리 비용이 전체 제작비에 미치는 영향
많은 입문자가 출력이 완료되면 모든 과정이 끝난다고 생각하지만, 산업용 제조 현장에서는 후처리 공정이 전체 제작 비용의 최대 30%를 차지할 정도로 큰 비중을 차지합니다 (출처: Post-Processing in Additive Manufacturing). 서포트 제거, 표면 샌딩, 비드 블라스팅, 화학적 평활화, 그리고 금속이나 고성능 폴리머의 경우 기계적 강도를 확보하기 위한 열처리(어닐링) 공정까지 포함됩니다.

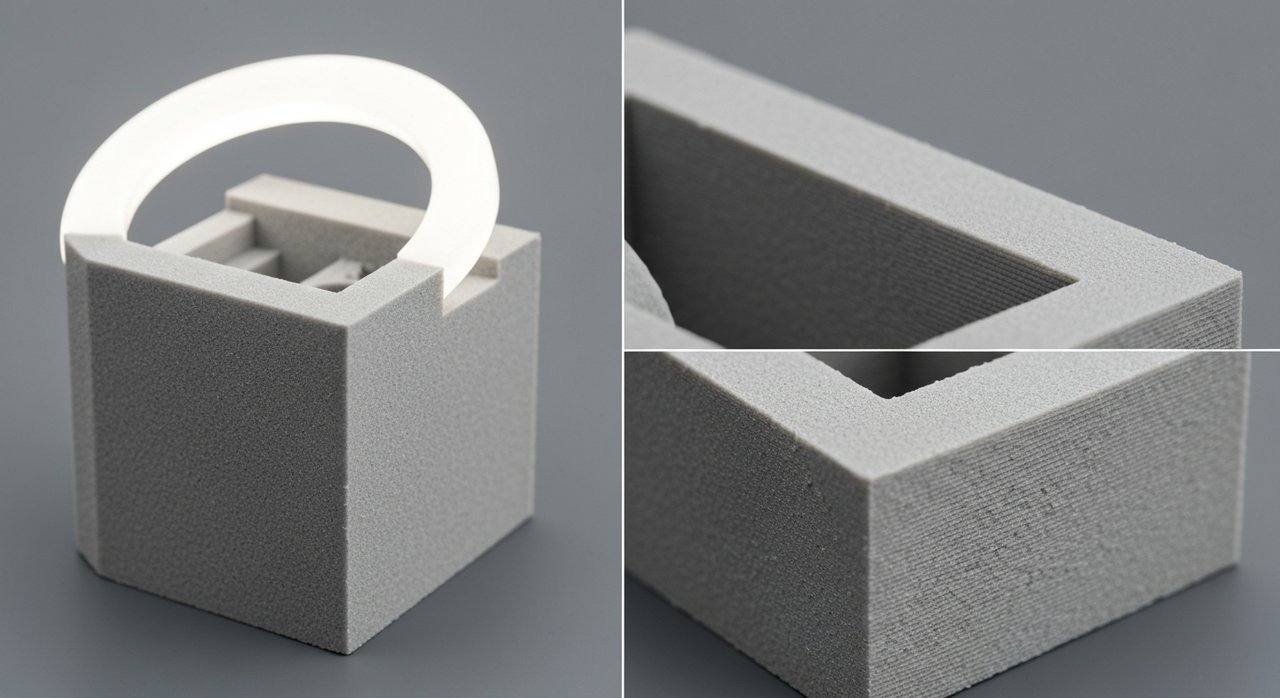

치수 공차와 표면 마감의 관계
표면을 매끄럽게 만들기 위해 화학적 가공이나 물리적 사포질(샌딩)을 계획하고 있다면, 이 과정에서 미세하게 깎여 나갈 두께를 미리 계산해야 합니다 (출처: Post-Processing in Additive Manufacturing). 후처리 후 최종 치수가 도면 기준을 벗어나지 않도록 초기 모델링 단계에서 공차 마진을 더해두는 것이 정밀 목업이나 시제품 제작의 실패를 줄이는 노하우입니다.
자주 묻는 질문
Q. 다운로드한 파일의 메쉬 오류를 쉽게 확인하고 수정할 수 있는 방법이 있나요?
A. 무료로 제공되는 메쉬 분석 도구나 슬라이서 자체 검증 기능을 활용하면 비매니폴드 영역이나 뒤집힌 면을 쉽게 찾아낼 수 있습니다. 대표적으로 Netfabb Basic이나 Meshmixer 같은 프로그램을 사용하면 구멍이 뚫린 메쉬를 자동으로 메워주는 기능을 제공합니다.
Q. 출력 방향을 정할 때 표면 조도와 강도 중 무엇을 우선해야 하나요?
A. 부품의 용도에 따라 다릅니다. 하중을 견뎌야 하는 기능성 부품이라면 힘의 방향과 적층 결이 수직이 되지 않도록 강도를 최우선으로 배치해야 합니다. 반면 외관 품질이 중요한 목업이나 피규어라면 서포트가 닿는 면적을 최소화하여 표면 조도를 높이는 방향을 선택하는 것이 유리합니다.
Q. 모델링 사이트의 파일을 상업적 목적으로 출력 대행을 맡겨도 되나요?
A. 파일마다 적용된 크리에이티브 커먼즈 라이선스(CCL)를 반드시 확인해야 합니다. 비상업적 이용(NC) 조건이 걸려 있는 파일은 상업적 판매나 대행 제작을 통한 수익 창출에 사용할 수 없으므로 라이선스 범위를 사전에 검토해야 합니다.
결과적으로 3D 모델링 사이트에서 다운로드한 파일은 출력을 위한 '원재료'일 뿐이며, 이를 실제 성공적인 결과물로 만들어내기 위해서는 장비의 특성, 소재의 물리적 성질, 그리고 후처리 공정까지 아우르는 종합적인 검토 프로세스가 필수적입니다. 이러한 기초 지식을 바탕으로 파일을 꼼꼼히 검증하는 습관을 들인다면, 출력 실패로 인한 시간과 재료의 낭비를 획기적으로 줄일 수 있을 것입니다.
