이 글의 핵심 3가지
1. 표준화된 파일 포맷(AMF 등)을 사용하면 CAD에서 슬라이서로 변환할 때 발생하는 데이터 손실과 해석 오류를 줄일 수 있습니다.
2. 출력 방향(Orientation) 최적화와 비매니폴드(Non-manifold) 기하학적 오류 해결은 출력 실패율을 낮추는 핵심 요인입니다.
3. 소재의 열전도율과 수축 특성을 고려한 DfAM 설계를 적용해야 후처리 시간과 제조 비용을 동시에 절감할 수 있습니다.
시제품 제작 과정에서 시간과 비용을 줄이는 것은 모든 제품 개발자와 엔지니어의 최우선 과제입니다. 특히 3D 프린팅 기술을 활용할 때, 설계 데이터를 출력 장비에 맞게 최적화하는 과정은 필수적입니다. 많은 경우 3D 프린터 장비 자체의 물리적 한계보다, 초기 3D 모델링 파일의 기하학적 오류나 부적절한 설계 방식으로 인해 출력 실패가 발생하곤 합니다.
성공적인 출력을 위해서는 슬라이싱 소프트웨어로 파일을 전송하기 전, 체계적인 파일 검토 단계를 거쳐야 합니다. 제조 공정의 특성을 반영한 설계(DfAM) 관점에서 데이터를 점검하면 불필요한 재출력 시간을 방지하고 전체 개발 일정을 단축할 수 있습니다.
3D 프린팅 파일 검토, 왜 시제품 제작의 성패를 가를까요?
데이터 손실과 해석 오류 방지
전통적인 STL 파일 포맷은 단순히 표면의 삼각형 메시 정보만 담고 있어 색상, 소재, 내부 구조 등의 메타데이터를 표현하는 데 한계가 있습니다. 반면, ISO/ASTM 52915 표준으로 정의된 AMF(Additive Manufacturing File Format) 포맷을 사용하면 디자인 의도를 온전히 보존할 수 있습니다. 표준화된 파일 구조는 CAD에서 슬라이싱 소프트웨어로 전환될 때 발생하는 데이터 유실을 방지하며, 소재 요구 사항과 품질 관리 매개변수를 보다 정확하게 추적할 수 있도록 돕습니다. (출처: Additive Manufacturing File Format (AMF) Standard)
비매니폴드(Non-manifold) 기하학적 오류 해결
3D 모델링 프로그램에서는 시각적으로 완벽해 보이지만, 실제 물리적 공간에서는 존재할 수 없는 기하학적 오류가 자주 발생합니다. 대표적으로 인접한 면이 제대로 붙지 않아 틈이 생기는 비매니폴드 에지(Non-manifold edge)나 자가 교차 면(Self-intersecting surfaces)이 있습니다. 이러한 오류가 포함된 파일은 슬라이서 프로그램이 내부와 외부를 제대로 구분하지 못하게 만들어 출력 도중 비정상적인 경로를 생성하거나 출력을 중단시키는 원인이 됩니다. 따라서 출력 전에 반드시 기하학적 무결성을 검증하는 프로토콜을 거쳐야 합니다. (출처: Best Practices for Additive Manufacturing: A Guide for Engineers)
정의: DfAM (Design for Additive Manufacturing)
적층 제조(3D 프린팅) 공정의 고유한 특성과 한계를 고려하여 제품을 설계하는 방법론입니다. 기존 절삭 가공이나 사출 성형과 달리, 서포트 최소화, 열 응력 완화, 경량화 격자 구조 설계 등을 통해 출력 성공률을 높이고 비용을 절감하는 데 초점을 맞춥니다.
실패 없는 출력을 위한 DfAM 핵심 체크리스트는 무엇인가요?

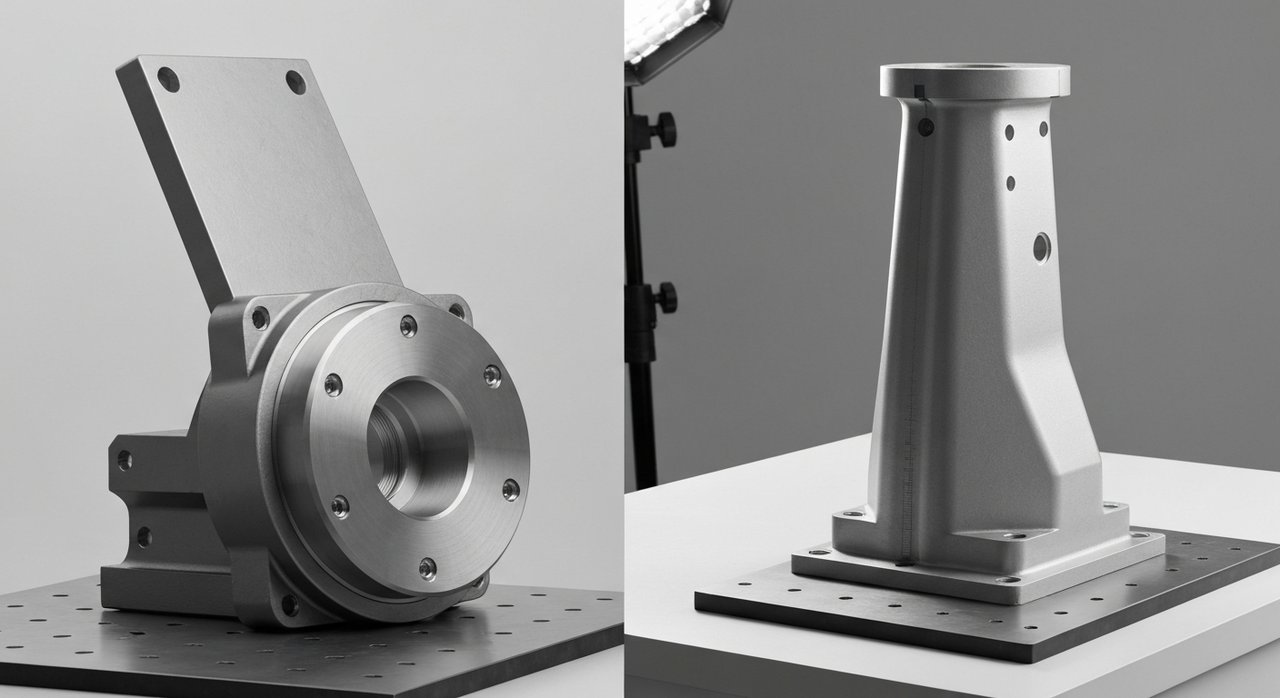

출력 방향(Orientation)과 서포트 구조의 최적화
부품이 빌드 플레이트 위에 놓이는 방향은 서포트 구조물의 양과 후처리 시간에 직접적인 영향을 미칩니다. 출력 방향을 최적화하여 서포트가 생성되는 면적을 최소화하면, 원료 소모량을 줄일 수 있을 뿐만 아니라 서포트 제거 시 발생하는 표면 손상과 후가공 공수를 줄일 수 있습니다. 이는 시제품 제작의 시간과 비용을 동시에 최적화하는 효과적인 방법 중 하나입니다. (출처: Design for Additive Manufacturing (DfAM) Guide)

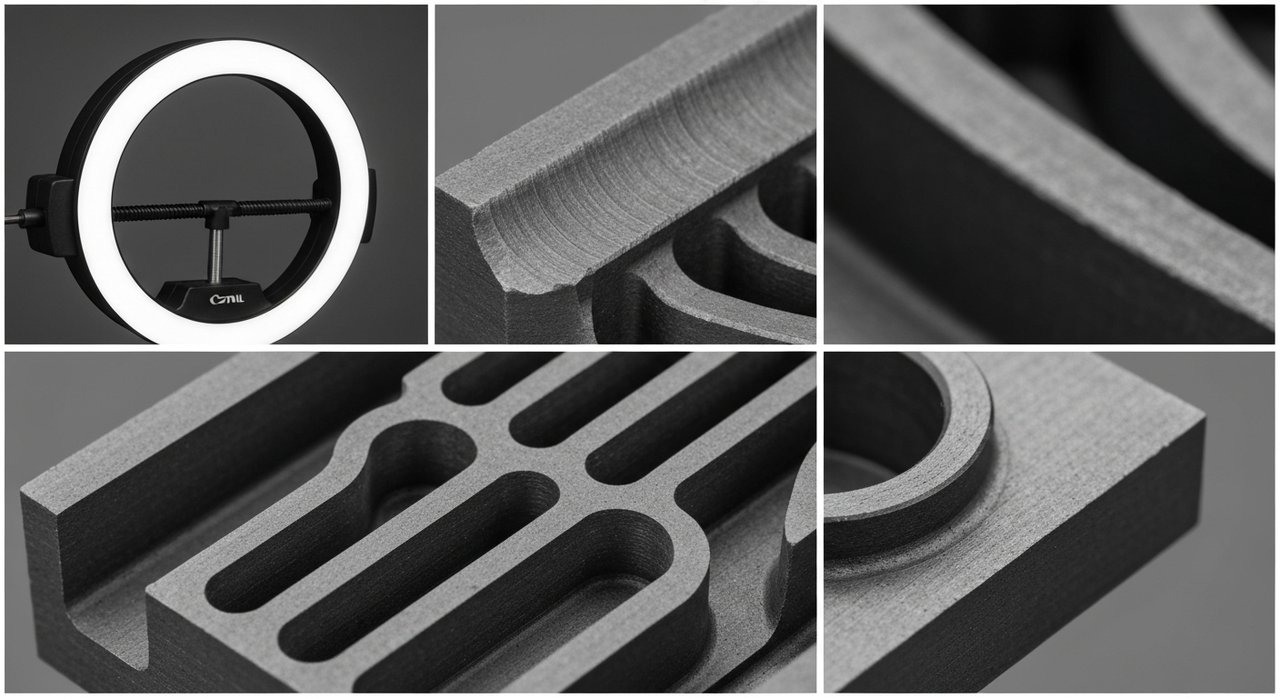

벽 두께(Wall Thickness)와 최소 기능 크기 검토
선택한 3D 프린팅 공정의 해상도 한계를 고려하여 모델의 최소 벽 두께와 미세 형상 크기를 검토해야 합니다. 장비의 노즐 직경이나 레이저 스폿 크기보다 얇게 설계된 벽은 출력 과정에서 누락되거나, 강도가 부족해 쉽게 부러질 수 있습니다. 사용하는 소재의 기계적 성질과 열적 특성을 균형 있게 고려하여 안전한 최소 벽 두께 기준을 설정해야 출력 실패를 예방할 수 있습니다. (출처: Design for Additive Manufacturing (DfAM) Guide)
열 응력과 잔류 응력 제어
금속 분말 베드 융합(PBF) 방식 등 고온을 사용하는 공정에서는 급격한 가열과 냉각으로 인해 내부에 잔류 응력이 쌓이게 됩니다. 이 응력은 부품의 변형이나 균열, 심지어 빌드 플레이트로부터 부품이 떨어져 나가는 현상을 유발합니다. 오버행(Overhang) 각도는 소재의 열전도율과 분말 특성에 따라 결정되어야 하며, 서포트 구조는 단순한 지지 역할을 넘어 열을 방출하는 통로로도 설계되어야 합니다. 부품의 기하학적 형상과 배치 위치에 따라 잔류 응력의 분포가 달라지므로 사전 검토가 필수적입니다. (출처: Additive Manufacturing Design Guidelines for Metal Powder Bed Fusion)
3D 프린터 모델링 사이트 활용 시 주의할 점은 무엇인가요?
공차(Tolerance)와 메타데이터의 누락 확인
인터넷의 다양한 3D 프린터 모델링 사이트에서 다운로드한 파일들은 대개 범용적인 목적으로 제작되어 특정 장비나 소재의 수축률을 반영하지 않고 있습니다. 조립이 필요한 부품의 경우, 공차가 너무 타이트하게 설계되어 있으면 실제 출력 후 결합되지 않는 문제가 발생합니다. 다운로드한 데이터를 사용할 때는 결합부의 치수를 다시 확인하고, 가공 방식에 맞는 적정 공차를 수동으로 반영해 주어야 합니다.
제조 방식에 맞는 데이터 수정의 필요성
FDM 방식의 3D 프린터에 최적화된 모델링 파일을 정밀한 SLA나 금속 SLM 방식으로 그대로 출력하면, 과도한 서포트가 생성되거나 열 변형이 일어날 수 있습니다. 각 공정마다 열적 특성과 기계적 메커니즘이 완전히 다르므로, 모델링 사이트의 파일을 사용할 때는 해당 파일이 어떤 공정을 전제로 설계되었는지 확인하고 필요에 따라 구조를 보강하거나 분할하는 작업이 동반되어야 합니다.
자주 묻는 질문
Q. STL 파일 대신 AMF나 3MF 포맷을 사용해야 하는 이유는 무엇인가요?
A. STL 파일은 단순히 삼각형 메시 정보만 저장하여 정밀도가 떨어지고 파일 용량이 비대해지기 쉽습니다. 반면 AMF나 3MF 포맷은 곡면 표현이 더 정확하고, 소재 정보, 색상, 격자 구조 등의 메타데이터를 포함할 수 있어 데이터 변환 과정에서의 오류를 크게 줄여줍니다.
Q. 비매니폴드(Non-manifold) 오류를 가장 쉽게 확인하고 수정하는 방법은 무엇인가요?
A. 대부분의 최신 슬라이싱 소프트웨어나 무료 3D 파일 검사 도구(Netfabb, MeshLab 등)에서 자동 분석 기능을 제공합니다. 출력 전에 이러한 도구를 사용해 깨진 면이나 열린 에지를 자동으로 메우는(Auto-repair) 과정을 거치는 것이 안전합니다.
Q. 금속 3D 프린팅에서 서포트 설계가 플라스틱 방식보다 더 중요한 이유는 무엇인가요?
A. 금속 적층 제조는 매우 높은 열을 사용하므로 급격한 온도 변화에 따른 열 변형과 잔류 응력이 발생합니다. 금속 공정에서의 서포트는 단순히 자중을 버티는 역할을 넘어, 열을 빌드 플레이트로 빠르게 방출하는 방열판 역할을 겸해야 하기 때문에 훨씬 정교한 설계가 요구됩니다.
성공적인 시제품 제작은 완벽한 데이터 검토에서 출발합니다. 설계 단계에서부터 제조 공정의 물리적 특성을 이해하고 DfAM 원칙을 적용한다면, 불필요한 시행착오를 줄이고 시제품 제작 기간을 단축할 수 있습니다.
