핵심 요약
1. 전통적인 금속 가공 방식에서 탈피하여, 3D 프린팅을 통해 무게를 줄이고 유연성을 극대화한 로봇 그리퍼로의 패러다임 전환이 가속화되고 있습니다.
2. 금속 적층 제조(SLM)를 활용한 경량 하드 그리퍼부터 SLS, MJF, SLA 방식을 활용한 소프트 그리퍼까지 기술적 흐름이 이어지고 있습니다.
3. 공정별 재료 특성(등방성 물성, 미세 유로 형성 등)에 따라 소프트 로봇 그리퍼의 구동 방식과 내구성이 결정됩니다.
로봇 공학 분야에서 물체를 쥐고 이동시키는 '그리퍼(Gripper)'는 공장의 자동화 라인부터 물류, 의료 분야에 이르기까지 핵심적인 역할을 담당해 왔습니다. 과거의 그리퍼는 단단한 금속 소재와 기계적 관절로 이루어진 '하드 그리퍼'가 주를 이루었으나, 최근에는 대상물의 형태에 맞춰 유연하게 변형되는 '소프트 그리퍼'로의 기술적 전환이 빠르게 진행되고 있습니다. 이러한 변화의 중심에는 복잡한 형상과 다양한 물성을 자유롭게 구현할 수 있는 3D 프린팅 기술이 자리 잡고 있습니다.
정의

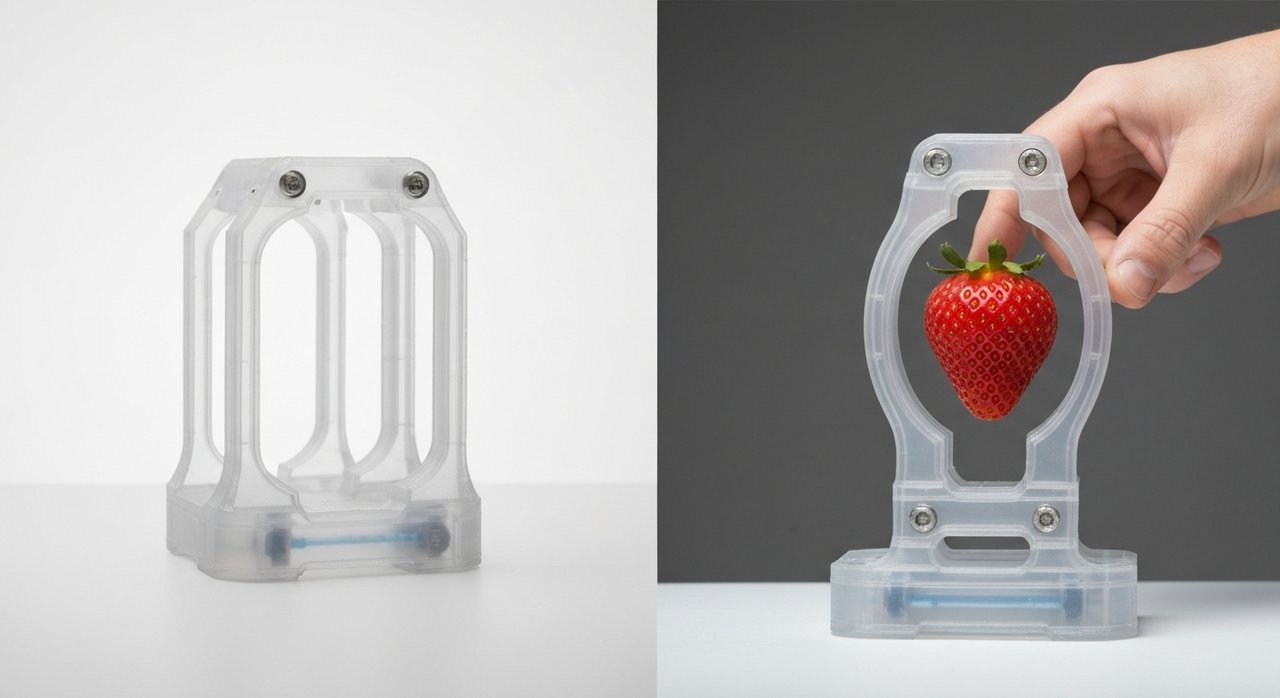

소프트 로봇 그리퍼(Soft Robotic Gripper): 기존의 단단한 금속 관절 구조 대신, 소재 자체의 유연성과 변형 특성을 활용하여 비정형적이거나 깨지기 쉬운 물체를 안전하게 파지할 수 있도록 설계된 로봇 말단 장치입니다.
하드 로봇 그리퍼에서 소프트 로봇 그리퍼로의 역사적 흐름은 어떻게 전개되었나요?
금속 가공의 한계를 극복한 SLM 방식의 등장
초기의 로봇 말단 장치(End-Effector)는 주로 알루미늄이나 스틸을 절삭 가공하여 제작되었습니다. 그러나 이러한 방식은 무게가 무거워 로봇 팔의 가용 하중(Payload)을 저하시키는 원인이 되었습니다. 이를 해결하기 위해 금속 3D 프린터 기술인 SLM(Selective Laser Melting) 공정이 도입되었습니다. SLM 방식을 활용하면 위상 최적화(Topology Optimization) 설계를 적용하여, 기존 알루미늄 가공품 대비 무게를 약 40% 줄이면서도 동일한 강도를 유지하는 하드 그리퍼를 제작할 수 있게 되었습니다 (출처: Industrial Trends in Robotic End-Effectors: The Shift to Additive Manufacturing).
소재의 변형을 활용하는 소프트 로봇으로의 전환
전통적인 하드 그리퍼는 정밀한 기계적 관절에 의존하기 때문에 제어가 복잡하고, 깨지기 쉬운 물체나 형태가 불규칙한 대상을 다루는 데 한계가 있었습니다. 이에 따라 관절 대신 소재 자체의 변형을 이용하는 소프트 로봇 기술이 주목받기 시작했습니다 (출처: Soft Robotics: Evolution, Design, and Additive Manufacturing). 특히 다중 소재 적층이 가능한 MJF(Multi Jet Fusion)나 SLA(Stereolithography) 공정이 발전하면서, 하나의 부품 내에서 단단한 부분과 부드러운 부분의 경계를 자연스럽게 연결하는 '구배 물성(Gradient Stiffness)' 구현이 가능해졌습니다. 이로 인해 단일 3D 프린팅 공정만으로도 복잡한 하이브리드형 그리퍼를 제작할 수 있는 길이 열렸습니다.
3D 프린팅 공정별 기술적 차이와 그리퍼 제작에 미치는 영향은 무엇인가요?
분말 기반 공정(SLS/MJF)과 액체 기반 공정(SLA/DLP)의 특성 차이
소프트 로봇 그리퍼를 제작할 때는 구동 방식과 요구되는 내구성에 따라 적절한 3D 프린터 공정을 선택해야 합니다. 국제 표준화 기구의 분류 기준에 따르면, 소프트 로봇 부품 제조는 크게 분말 기반 공정과 액체 기반 공정으로 구분됩니다 (출처: Standardization of Additive Manufacturing for Soft Robotic Components).
SLS(Selective Laser Sintering) 공정은 열가소성 폴리우레탄(TPU)과 같은 탄성 소재를 사용할 때 매우 유리합니다. 레이저를 이용해 분말을 소결하는 방식 특성상, 출력물의 기계적 성질이 방향에 구애받지 않는 등방성(Isotropic)을 띠기 때문에 반복적인 굽힘 동작에서도 높은 내구성을 보장합니다 (출처: Additive Manufacturing of Soft Robotic Grippers: A Review of Materials and Processes). 반면, 바인더 제팅(BJ) 공정은 기밀성이 떨어져 그리퍼 자체를 직접 제작하기보다는 엘라스토머 소재를 주입해 굳히는 정밀 몰드(금형) 제작용 2차 공정으로 주로 활용됩니다 (출처: Standardization of Additive Manufacturing for Soft Robotic Components).
FDM 방식의 한계와 고해상도 레진 공정의 필요성
가장 대중적인 FDM(Fused Deposition Modeling) 방식은 적층 방향에 따른 이방성(Anisotropic) 강도 특성으로 인해, 내부 압력이 가해지는 공압식 소프트 그리퍼 제작에는 적합하지 않습니다. 층간 결합력이 약해 고압 구동 시 공기가 누설되거나 파손될 위험이 크기 때문입니다 (출처: Additive Manufacturing of Soft Robotic Grippers: A Review of Materials and Processes).
이와 달리 액체 상태의 광경화성 수지를 사용하는 SLA 및 DLP 공정은 매우 높은 해상도를 제공하므로, 소프트 그리퍼 내부에 공기나 유체를 흐르게 하는 미세 유로(Micro-fluidic Channels)를 정밀하게 설계하고 배치하는 데 탁월한 성능을 발휘합니다 (출처: Soft Robotics: Evolution, Design, and Additive Manufacturing).
소프트 로봇 그리퍼 제작 시 고려해야 할 설계 및 표준화 기준은 무엇인가요?
피로 수명 평가와 표준화 프로토콜
소프트 그리퍼는 지속적인 수축과 팽창, 변형을 겪기 때문에 소재의 피로 수명(Fatigue Life)을 예측하는 것이 매우 중요합니다. 최근 제정된 ISO/ASTM 52900 시리즈 표준에서는 3D 프린팅된 엘라스토머 그리퍼의 반복 작동 신뢰성을 검증하기 위한 구체적인 피로 테스트 프로토콜을 제시하고 있습니다 (출처: Standardization of Additive Manufacturing for Soft Robotic Components). 이를 통해 산업 현장에서 요구되는 수만 회 이상의 반복 작동 신뢰성을 사전에 평가할 수 있게 되었습니다.
3D 모델링 데이터 확보와 최적화 설계
성공적인 소프트 그리퍼 제작을 위해서는 정밀한 설계 데이터가 필수적입니다. 최근에는 다양한 3D 프린터 모델링 공유 플랫폼을 통해 기초적인 그리퍼 구조나 유연 관절의 메커니즘 데이터를 참고할 수 있어, 초기 프로토타입 설계 장벽이 크게 낮아졌습니다. 이러한 오픈소스 데이터를 기반으로 실제 구동 환경에 맞는 유로 설계와 두께 조절 등의 최적화 과정을 거치면, 시행착오를 최소화하면서도 고성능의 소프트 그리퍼를 완성할 수 있습니다.
자주 묻는 질문
Q. 소프트 로봇 그리퍼 제작에 FDM 방식을 권장하지 않는 이유는 무엇인가요?
A. FDM 방식은 필라멘트를 녹여 쌓는 특성상 레이어 간의 결합력이 상대적으로 약해 미세한 틈이 발생하기 쉽습니다. 공압을 이용해 구동하는 소프트 그리퍼의 경우, 내부 압력이 상승할 때 레이어 틈새로 공기가 누설되거나 층간 분리가 일어날 수 있어 기밀성이 우수한 SLA나 등방성 물성을 가진 SLS 방식이 더 권장됩니다.
Q. SLS와 MJF 공정은 소프트 그리퍼 제작에서 어떤 장점이 있나요?
A. SLS 공정은 서포트 없이 복잡한 형상을 출력할 수 있으며, 출력물이 모든 방향에서 균일한 강도를 갖는 등방성 물성을 제공하여 반복적인 변형을 견뎌야 하는 TPU 그리퍼에 유리합니다. MJF 공정은 미세한 디테일 표현력이 우수하고 대량 생산성이 높아, 비정형 물체를 다루는 소프트 터치 그리퍼의 양산 단계에 적합합니다.
Q. 바인더 제팅(BJ) 공정도 소프트 로봇 제작에 직접 사용되나요?
A. 최신 ISO/ASTM 표준에 따르면, 바인더 제팅은 소프트 그리퍼 자체를 직접 출력하기보다는 소프트 로봇용 엘라스토머를 캐스팅하기 위한 정밀 몰드(금형)를 제작하는 2차 공정으로 주로 분류됩니다. 다공성 구조 특성상 직접적인 공압 구동용 부품으로 쓰이기에는 한계가 있기 때문입니다.
3D 프린팅 기술의 발전은 로봇 그리퍼의 설계를 완전히 바꾸어 놓았습니다. 단단한 금속 관절에서 시작해 스스로 변형하는 유연한 소프트 구조에 이르기까지, 적층 제조 기술은 로봇이 세상을 더 안전하고 정밀하게 만질 수 있도록 돕고 있습니다. 목적에 맞는 정확한 공정과 소재 선택을 통해 산업 현장에 최적화된 차세대 로봇 솔루션을 구현해 보시기 바랍니다.
