이 글의 핵심 3가지
1. 하중 경로와 섬유 배향 일치: PA12-CF의 기계적 강도를 극대화하기 위해 주요 하중 경로에 맞춰 빌드 방향을 설정해야 합니다.
2. 철저한 파일 검증과 네스팅: 슬라이싱 전 비다양체 오류를 수정하고, 단순 부피 감소보다 네스팅 최적화를 통해 출력 시간을 줄이는 것이 비용 측면에서 유리합니다.
3. 환경 제어 및 후처리: 분말의 습도를 제어하여 기공을 방지하고, 비드 블라스팅 후처리로 표면 결함에 의한 응력 집중을 차단해야 합니다.

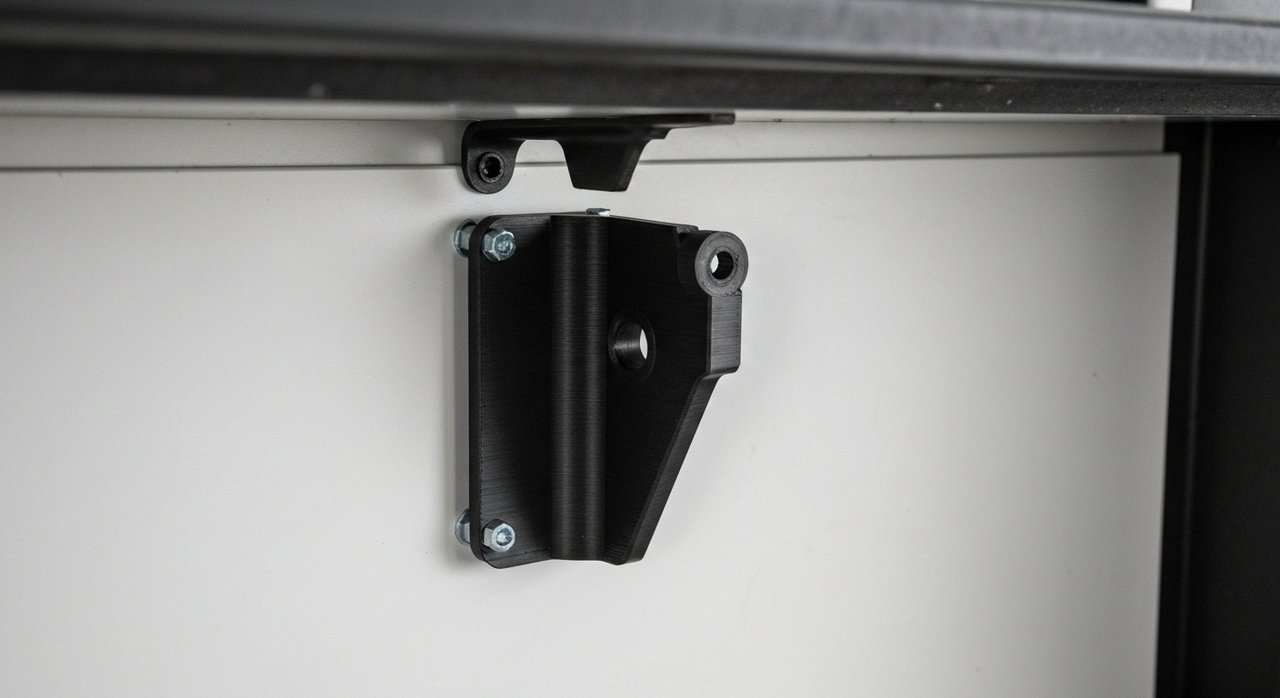

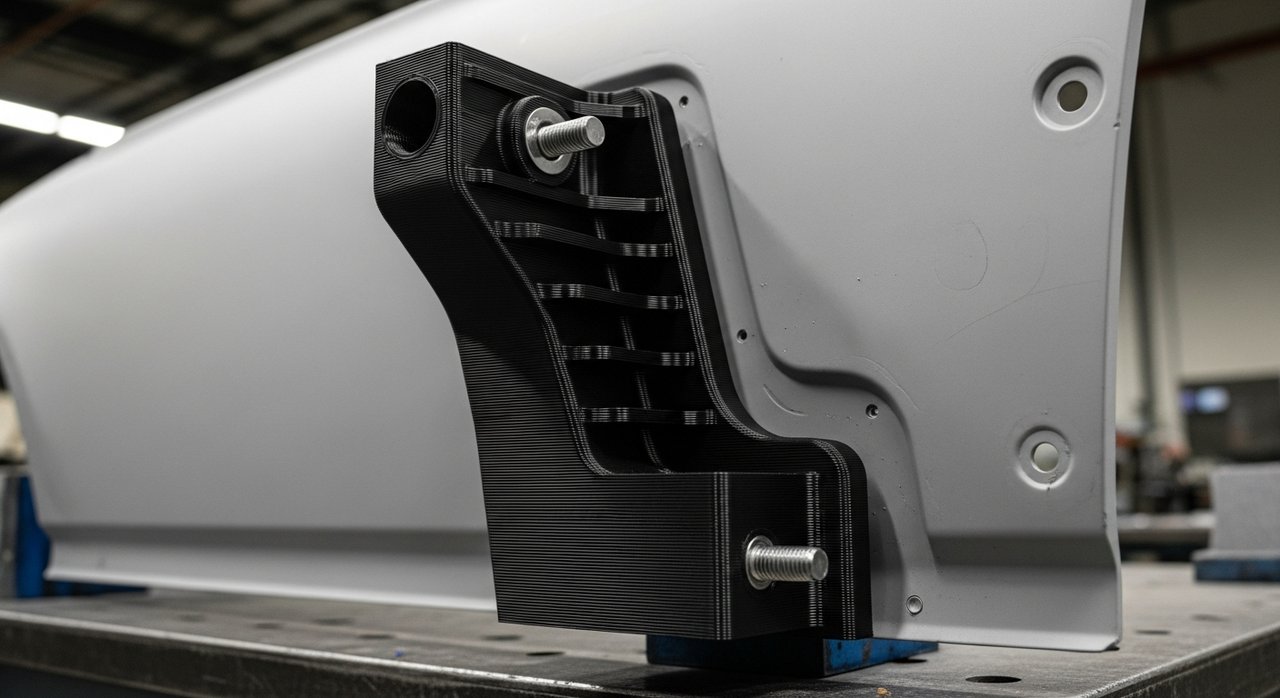

자동차 산업에서 경량화와 고강도를 동시에 달성하기 위해 탄소섬유 강화 나일론(PA12-CF)을 활용한 시제품 제작이 활발히 이루어지고 있습니다. 특히 기능성 브래킷과 같은 부품은 실제 차량 환경과 유사한 물리적 하중을 견뎌야 하므로, 3d 프린팅 과정에서 발생할 수 있는 품질 리스크를 사전에 차단하는 설계 검토가 필수적입니다.
단순히 일반적인 3d 프린터 모델링 사이트에서 다운로드한 표준 파일을 그대로 출력하는 것을 넘어, 적층 제조의 물리적 특성을 고려한 DfAM(Design for Additive Manufacturing) 관점의 접근이 요구됩니다. 설계 단계부터 출력, 후처리에 이르기까지 각 공정별로 품질 리스크를 최소화할 수 있는 구체적인 검토 기준을 살펴보겠습니다.
PA12-CF 브래킷 설계 시 DfAM을 어떻게 적용해야 하나요?
하중 경로와 섬유 배향의 관계
미국 국립표준기술연구소(NIST)의 연구 가이드라인에 따르면, PA12-CF 소재의 인장 탄성률(tensile modulus)은 탄소섬유의 배향(orientation)에 따라 매우 큰 차이를 보입니다. 분말 베드 융합(Powder Bed Fusion) 방식의 3d 프린터로 출력할 때, 레이저가 스캔하는 방향과 적층 경로를 따라 탄소섬유가 정렬되는 경향이 있습니다.
따라서 브래킷이 실제 장착되어 받는 주요 하중 경로(primary load path)를 정밀하게 분석하고, 이 하중 방향과 섬유의 정렬 방향이 일치하도록 빌드 방향(build orientation)을 결정해야 합니다. ASTM International의 적층제조 우수사례 센터(AM CoE) 보고서에서도 하중 경로를 고려한 빌드 방향 설정이 부품의 기계적 성능을 결정짓는 가장 중요한 품질 게이트 중 하나로 정의되어 있습니다.
벽 두께와 레이저 스폿 크기의 최적화
적층 제조에서 벽 두께(wall thickness)는 구조적 무결성을 결정하는 핵심 요소입니다. NIST 연구진은 벽 두께를 설계할 때 장비의 레이저 스폿 크기(laser spot size)와 분말 입자 분포(powder particle distribution)를 반드시 연계하여 검토해야 한다고 지적합니다. 벽 두께가 레이저 스폿 크기에 비해 너무 얇으면 미세한 공극이 발생하거나 강도가 급격히 저하될 수 있습니다.
또한, 빌드 과정 중 발생하는 열 응력을 적절히 관리하지 못하면 브래킷 내부에 잔류 응력(residual stress)이 쌓여 최종 부품의 변형이나 뒤틀림을 유발할 수 있습니다. 이를 방지하기 위해 급격한 두께 변화를 피하고 균일한 벽 두께를 유지하도록 설계해야 합니다.
정의: DfAM (Design for Additive Manufacturing)
3D 프린팅 공정의 고유한 특성과 한계를 고려하여, 제품의 기능성을 극대화하고 제조 비용 및 리스크를 최소화하도록 제품을 설계하는 적층 제조 특화 설계 방법론입니다.
출력 전 파일 검증과 비용 최적화는 어떻게 진행하나요?
비다양체 기하구조와 벽 두께 오류 검출
설계가 완료된 후 슬라이싱 소프트웨어로 데이터를 넘기기 전에, 파일 자체의 기하학적 무결성을 검증하는 단계가 필요합니다. 국제자동차공학회(SAE International)의 기술 논문에 따르면, 3d프린팅 실패의 상당수가 비다양체 기하구조(non-manifold geometry)나 벽 두께 규격 위반에서 비롯됩니다.
비다양체 기하구조는 3D 공간에서 물리적으로 존재할 수 없는 면이나 모서리가 겹쳐 있는 상태를 의미하며, 이는 슬라이서 프로그램에서 경로 연산 오류를 유발합니다. 따라서 출력 전에 전용 검증 툴을 사용하여 메쉬(mesh) 오류를 수정해야 시제품 제작 기간을 단축할 수 있습니다. 구체적인 파일 검토 방법은 3D 프린팅 시제품 제작 기간 단축을 위한 파일 검토 체크리스트를 통해 체계적으로 확인할 수 있습니다.
재료 절감보다 중요한 네스팅 최적화
흔히 3d프린터 출력 비용을 줄이기 위해 부품의 부피를 줄이는 데만 집중하는 경향이 있습니다. 그러나 SAE International의 분석에 따르면, 실제 산업용 장비 운영 시 비용-편익 측면에서는 단순히 재료 소모량을 줄이는 것보다 빌드 챔버 내에 부품을 효율적으로 배치하는 네스팅(nesting) 최적화가 더 효과적입니다.
네스팅 최적화를 통해 한 번의 빌드 사이클에 여러 부품을 조밀하게 배치하여 동시에 출력하면, 전체 출력 시간(print time)이 단축되어 고정비와 장비 가동 비용을 크게 절감할 수 있습니다. 이는 시제품 제작의 경제성을 확보하는 중요한 실무적 판단 기준이 됩니다.
제작 과정과 후처리에서 품질 리스크를 줄이는 방법은 무엇인가요?
수분 제어와 실시간 모니터링의 역할
PA12-CF와 같은 고성능 고분자 복합 소재는 주변 환경의 습도에 매우 민감합니다. ASTM International의 가이드라인에 따르면, PA12-CF 분말이 수분을 흡수할 경우 출력 과정에서 기공(porosity)이 발생하거나 레이어 간의 결합력이 약해져 층간 박리(delamination) 현상이 일어날 수 있습니다. 따라서 원료 보관 및 빌드 챔버 내부의 엄격한 습도 제어는 필수적인 품질 관리 항목입니다.
이와 더불어, SAE International에서는 출력 중 층간 접착력(layer-to-layer adhesion)을 실시간으로 감시하는 인시튜 모니터링(in-situ monitoring) 기술을 도입하여 제작 중 발생할 수 있는 미세 결함을 즉각적으로 감지하고 리스크를 완화할 것을 권장합니다. 다양한 엔지니어링 플라스틱 소재의 특성 비교는 3D 프린팅 소재 선택 가이드: PLA, ABS, PA12, TPU 특징 비교에서 참고할 수 있습니다.
응력 집중을 방지하는 비드 블라스팅 후처리

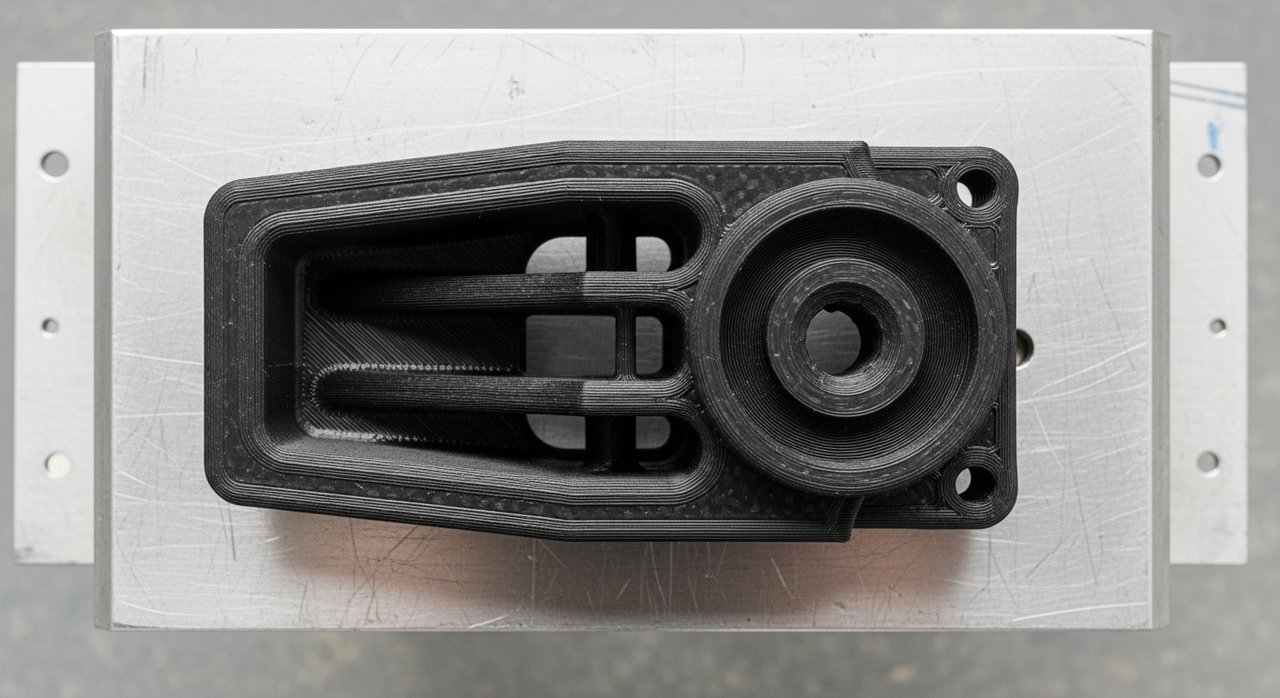

출력이 완료된 브래킷은 표면에 미세한 분말 입자가 붙어 있거나 적층 결이 남아 있어 표면이 다소 거칠 수 있습니다. 이러한 표면 결함은 자동차 부품처럼 반복적인 진동과 하중을 받는 환경에서 응력 집중원(stress concentrators)으로 작용하여 미세 균열을 유발하는 원인이 됩니다.
ASTM International 가이드라인에서는 비드 블라스팅(bead blasting)과 같은 물리적 후처리를 필수적으로 수행하여 표면의 미세 결함을 제거하고 피로 수명을 향상시켜야 한다고 설명합니다. 후처리의 구체적인 단계와 주의사항은 3D 프린팅 표면
