이 글의 핵심 3가지
1. 성공적인 출력을 위해서는 틈새가 없는 매니폴드(Manifold) 구조의 3D 모델링 파일 준비가 필수적입니다.
2. 기계적 특성, 표면 조도, 예산에 맞춰 적절한 적층 제조 공정과 소재를 선택해야 합니다.
3. 출력 방향과 서포트 구조는 최종 부품의 강도와 표면 품질에 결정적인 영향을 미칩니다.
적층 제조 기술의 발전으로 시제품 제작이나 맞춤형 부품 생산을 위해 외부 전문 서비스를 이용하는 사례가 늘고 있습니다. 처음 3d 프린팅 서비스를 이용하는 입문자라면 모델링 파일을 어떻게 준비해야 하는지, 어떤 공정과 소재를 선택해야 원하는 결과물을 얻을 수 있는지 막막할 수 있습니다. 파일 업로드부터 최종 제품 수령에 이르는 전체 프로세스를 이해하면 시행착오를 줄이고 비용을 절감할 수 있습니다.
정의: DfAM (Design for Additive Manufacturing)
적층 제조(3D 프린팅) 공정의 특성을 고려하여 제품을 설계하는 방법론으로, 얇은 벽, 오버행, 내부 잔류 분말 등의 문제를 사전에 방지하고 출력 성공률을 높이는 설계 기술을 의미합니다.
3D 프린팅 출력을 위한 첫 단계, 파일 준비는 어떻게 하나요?
STL과 AMF 파일 형식의 차이점
국제표준화기구(ISO)와 미국재료시험학회(ASTM)가 공동 제정한 ISO/ASTM 52915 표준에 따르면, 전통적인 STL 형식은 3차원 표면을 삼각형 메쉬로만 표현하므로 색상, 소재, 내부 구조 등의 메타데이터를 담지 못하는 한계가 있습니다. 반면 AMF(Additive Manufacturing File Format) 형식은 이러한 한계를 극복하여 다중 소재 및 텍스처 정보를 포함할 수 있도록 설계되었습니다. 하지만 여전히 많은 산업 현장과 3d 프린터 모델링 사이트에서는 범용성이 높은 STL 형식을 기본으로 사용하고 있습니다.
성공적인 슬라이싱을 위한 매니폴드(Manifold) 구조
출력 대행을 의뢰하기 전 가장 먼저 확인해야 할 점은 모델링 데이터가 '수밀성(Watertight)'을 갖추었는지 여부입니다. 메쉬 표면에 구멍이 있거나 면이 뒤집힌 비매니폴드(Non-manifold) 구조는 슬라이싱 소프트웨어에서 오류를 일으켜 출력이 불가능해집니다. 따라서 설계 단계에서부터 얇은 벽(Thin walls)이나 닫히지 않은 틈새가 없는지 면밀히 검토해야 합니다. 상세한 파일 검토 요령은 3D 프린터 출력 대행 비용 절감을 위한 파일 검토 및 DfAM 노하우를 통해 확인할 수 있습니다.
내 부품에 맞는 3D 프린터 공정과 소재는 어떻게 선택하나요?
7가지 적층 제조 기술 분류
학술 출판사 스프링거 네이처(Springer Nature)의 적층 제조 기술 분석 자료에 따르면, 산업용 3d프린터 공정은 크게 수조 광중합(Vat Photopolymerization), 분말 베드 용융(Powder Bed Fusion), 재료 압출(Material Extrusion) 등 7가지 카테고리로 분류됩니다. 각 공정은 사용하는 원료의 형태(액상 레진, 분말, 필라멘트 등)와 경화 방식에 따라 최종 결과물의 물리적 특성이 완전히 달라집니다.
요구 성능과 표면 조도에 따른 공정 매칭
시각적 목업이나 정밀한 치수 공차가 중요하다면 표면 조도가 우수한 SLA(수조 광중합) 방식이 적합합니다. 반면 실제 구동부나 기계적 강도가 필요한 기능성 부품이라면 나일론 분말을 소결하는 SLS나 MJF(분말 베드 용융) 방식을 선택하는 것이 유리합니다. 공정 선택은 제품의 용도, 요구되는 기계적 강도, 표면 마감 수준, 그리고 예산에 따라 결정됩니다. 전체적인 진행 순서에 대한 이해는 3D 프린팅 출력 대행 프로세스 5단계: 파일 업로드부터 납품까지에서 구체적으로 다루고 있습니다.
견적 산정과 후처리 과정에서 주의할 점은 무엇인가요?
3D 프린팅 견적을 결정하는 4가지 요소
글로벌 제조 플랫폼 프로토랩스 네트워크(Protolabs Network)의 기술 가이드에 따르면, 3d프린팅 서비스의 견적은 주로 부품의 부피(Build Volume), 장비 가동 시간(Machine Time), 사용되는 소재의 양, 그리고 후처리에 소요되는 수작업 공임에 의해 계산됩니다. 특히 복잡한 형상일수록 후처리 단계에서 서포트를 제거하고 표면을 다듬는 데 많은 시간과 비용이 발생하므로, 설계 단계에서부터 이를 고려하는 것이 중요합니다.

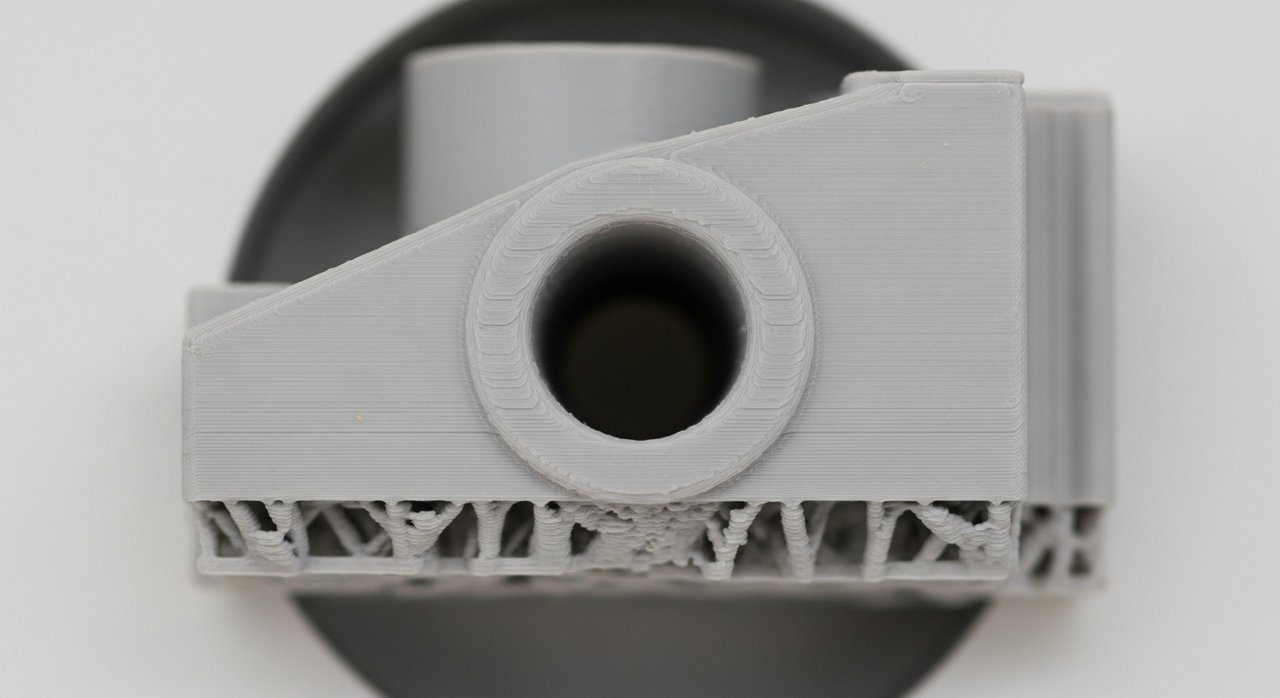

적층 방향(Build Orientation)과 서포트 구조의 영향
ASTM F2792 표준 용어집에 명시된 바와 같이, 파트가 빌드 플랫폼에 배치되는 방향인 '적층 방향'은 부품의 이방성(방향에 따른 강도 차이)과 표면 품질을 결정하는 핵심 변수입니다. 또한, 공중에 떠 있는 형상을 지지하기 위해 생성되는 서포트 구조(Support Structures)는 출력 후 제거해야 하는 희생 영역입니다. 서포트가 붙었던 자리는 표면이 거칠어지므로 추가적인 샌딩이나 폴리싱 등의 후가공이 동반됩니다. 의뢰 과정에서 발생할 수 있는 실패 요인을 최소화하는 방법은 3D 프린터 출력 대행 의뢰 시 실패를 줄이는 5단계 프로세스 가이드를 참고하면 도움이 됩니다.
자주 묻는 질문
Q. STL 파일에서 흔히 발생하는 오류는 무엇인가요?
A. 가장 흔한 오류는 메쉬가 완전히 닫히지 않아 발생하는 비매니폴드(Non-manifold) 기하학 구조입니다. 면이 뒤집히거나 미세한 틈이 있으면 슬라이싱 소프트웨어가 내부와 외부를 구분하지 못해 출력 오류가 발생합니다.
Q. 서포트 구조(Support Structure)는 왜 필요한가요?
A. 공중에 떠 있는 오버행(Overhang) 구조나 급격한 경사를 가진 부분을 출력할 때, 중력에 의해 흘러내리거나 무너지는 것을 방지하기 위해 임시로 지지대를 받쳐주는 역할을 합니다. 출력 후에는 물리적 또는 화학적으로 제거됩니다.
Q. 출력 대행 견적을 낮추려면 어떻게 설계해야 하나요?
A. 부품의 전체 부피를 줄이고 내부를 비우는 쉘(Shell) 구조를 적용하면 재료 소모량과 장비 가동 시간이 줄어들어 비용이 절감됩니다. 또한 서포트가 최소화되도록 출력 방향을 고려하여 설계하는 것이 좋습니다.
