이 글의 핵심 3가지
1. 3D 프린팅 출력물의 최종 치수와 조립 정밀도는 출력 직후가 아닌, 후처리 공정 전체의 누적 오차에 의해 결정됩니다.
2. 서포트 제거, 세척, 경화, 샌딩, 도색, 폴리싱 등 각 단계별로 발생하는 치수 변화를 CAD 모델링 단계에서 미리 보상해야 합니다.
3. 미국 국립표준기술연구소(NIST) 등의 가이드라인에 따르면, 공차 설계는 정적이지 않으며 소재, 형상, 장비, 후처리 조건의 상호작용을 반영해야 합니다.
정밀한 조립이 필요한 시제품을 제작할 때, 많은 설계자가 3D 프린터 장비 자체의 사양서에 적힌 정밀도만 믿고 모델링을 진행하곤 합니다. 하지만 실제 조립 단계에서 부품이 서로 맞지 않거나 헐거워지는 현상을 자주 겪게 됩니다. 이는 최종 부품의 품질과 치수가 단순히 출력 단계에서 끝나는 것이 아니라, 이후 진행되는 다양한 후처리 공정에 의해 크게 달라지기 때문입니다.
성공적인 시제품 제작을 위해서는 설계 초기 단계부터 후처리 과정에서 발생할 수 있는 치수 변화를 예측하고, 이를 반영한 공차 설계를 적용해야 합니다. 국제 표준 기구인 ASTM International의 ASTM F2971-13 표준에 따르면, 적층 제조 부품의 최종 품질은 소재, 형상, 장비, 그리고 후처리 조건의 복합적인 상호작용에 의해 결정된다고 명시되어 있습니다.
정의
공차 설계(Tolerance Design)란 3D 프린터로 출력된 부품이 실제 조립 및 작동 과정에서 간섭이나 유격 없이 결합될 수 있도록, 가공 오차와 후처리로 인한 치수 변화를 고려하여 설계 치수에 허용 범위를 설정하는 프로세스입니다.

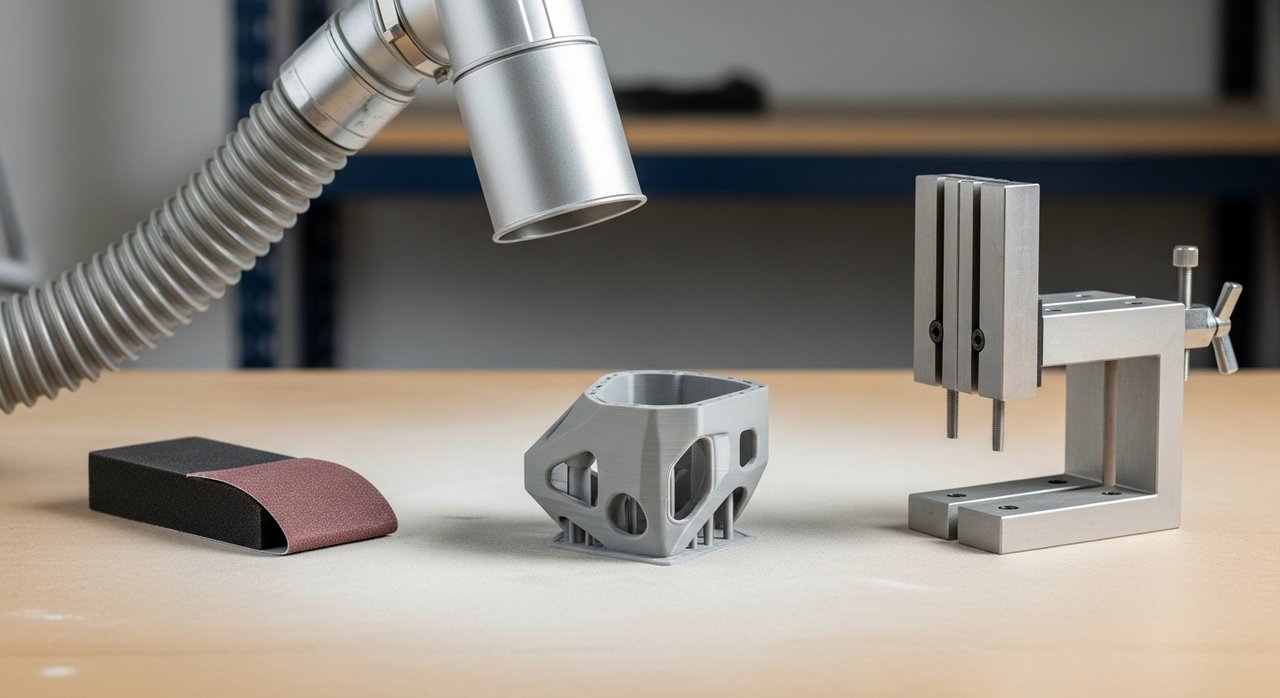

3D 프린팅 조립 정밀도를 결정하는 후처리 7단계 순서
3D 프린팅 부품이 출력판에서 떨어진 후 조립에 이르기까지는 여러 단계의 후가공을 거치게 됩니다. 각 단계는 표면 품질을 높이는 역할을 하지만, 동시에 미세한 치수 변화를 유발하는 원인이 되기도 합니다. 전체적인 흐름과 주의점을 이해하는 것이 공차 설계의 출발점입니다. 자세한 단계별 가이드는 3D 프린팅 표면 품질을 결정하는 후가공 7단계 순서와 주의점을 통해서도 확인할 수 있습니다.
1단계: 서포트 제거 (Support Removal)
출력물의 형상을 지지하기 위해 생성된 서포트를 물리적으로 떼어내는 단계입니다. 서포트가 붙어 있던 자리는 필연적으로 거친 자국이 남게 되며, 이를 제거하는 과정에서 도구를 사용하다 보면 인접한 본체 표면까지 깎여 나가거나 미세한 기하학적 편차가 발생할 수 있습니다.
2단계: 세척 (Cleaning)
SLA(광경화 수지) 방식 등에서 표면에 남은 미경화 레진을 이소프로필 알코올(IPA) 등의 화학 용제로 씻어내는 과정입니다. 세척 시간이 너무 길어지면 소재가 용제를 흡수하여 미세하게 팽창하거나, 화학적 반응으로 인해 치수 안정성이 저하될 수 있으므로 엄격한 시간 관리가 필요합니다.
3단계: 경화 (Curing)
광경화성 소재의 최종 강도를 확보하기 위해 자외선(UV) 경화기에서 추가적인 빛을 쬐어주는 단계입니다. 이 과정에서 고분자 사슬이 추가로 결합하면서 소재의 수축(Shrinkage)이 발생합니다. 수축률은 형상의 두께와 방향에 따라 불균일하게 나타날 수 있어, 조립용 부품 설계 시 가장 까다로운 변수 중 하나입니다.

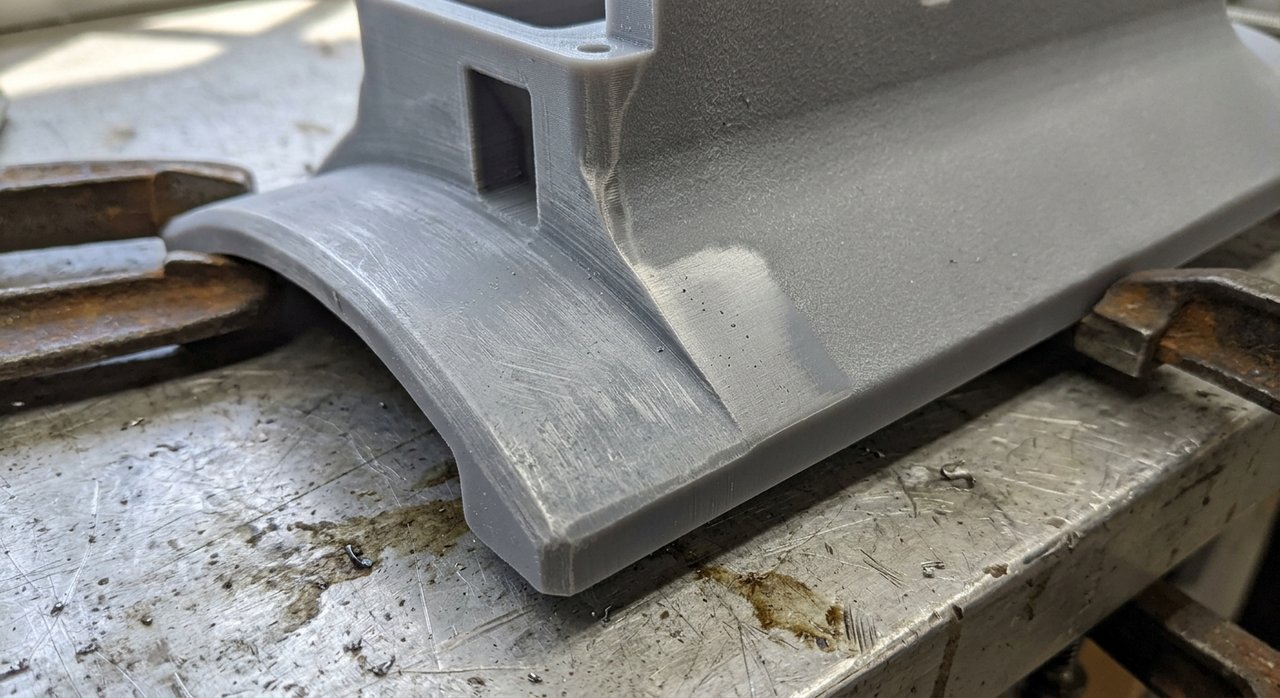

4단계: 샌딩 (Sanding)
사포를 이용해 표면의 적층 흔적(레이어 라인)을 갈아내는 작업입니다. 거친 사포부터 고운 사포 순으로 진행되며, 이 과정에서 표면의 치수가 필연적으로 감소합니다. 수작업으로 진행되는 경우가 많아 작업자의 숙련도에 따라 깎여 나가는 양이 달라질 수 있습니다.
5단계: 도색 (Painting)
시제품의 심미성을 높이기 위해 프라이머와 도료를 도포하는 단계입니다. 도색은 앞선 샌딩 단계와 반대로 표면에 일정한 두께의 피막을 형성하여 치수를 증가시킵니다. 특히 나사산이나 끼워맞춤 결합부처럼 정밀한 틈새가 필요한 곳에 도료가 뭉치면 조립이 불가능해질 수 있습니다.
6단계: 폴리싱 (Polishing)
화학적 기화 방식이나 물리적 연마제를 사용하여 표면에 광택을 내는 최종 마감 공정입니다. 미세한 요철을 깎아내거나 녹여서 평탄하게 만들기 때문에, 표면 조도는 극적으로 개선되지만 모서리 부분이 둥글게 변하거나 얇은 벽면의 치수가 줄어드는 현상이 동반됩니다. 샌딩과 폴리싱의 유기적인 관계에 대해서는 3D 프린팅 후처리 공정 가이드: 샌딩과 폴리싱이 중요한 이유에서 더 자세히 다루고 있습니다.
7단계: 조립 (Assembly)
모든 후처리가 완료된 부품들을 결합하는 최종 단계입니다. 앞선 1단계부터 6단계까지의 누적 오차가 허용 공차 범위를 벗어나면, 결합부가 뻑뻑해서 들어가지 않거나 반대로 너무 헐거워져 시제품으로서의 기능을 수행하기 어려워집니다.
후처리 단계에서 치수 변화가 발생하는 원인은 무엇인가요?
조립용 시제품을 설계할 때 후처리로 인한 오차를 제어하려면, 각 공정에서 왜 치수 변화가 일어나는지 그 물리적, 화학적 원인을 명확히 이해해야 합니다. 학술지 Additive Manufacturing(2020)에 게재된 연구 논문에 따르면, 후가공 단계는 부품의 기하학적 무결성과 조립 적합성에 직접적인 영향을 미치는 주요 변수로 지목되고 있습니다.
광경화 수지의 수축과 열적 영향
SLA나 DLP 같은 광경화 방식의 3d 프린터 소재는 자외선 에너지를 받아 액체에서 고체로 상변화가 일어날 때 부피가 줄어듭니다. 출력 직후의 부품은 완전히 경화되지 않은 상태(Green state)이며, 최종 경화기(Curing chamber) 내에서 열과 빛을 동시에 받으며 추가 반응을 일으킵니다. 이때 발생하는 불균일한 열적 응력과 수축 현상은 부품의 휨(Warping)이나 비틀림을 유발하여, 설계자가 의도한 평면도와 원통도를 무너뜨리는 주된 원인이 됩니다.
물리적 마모와 표면 코팅의 두께 추가
샌딩과 폴리싱은 표면의 거친 입자를 깎아내는 물리적 마모 공정입니다. 이 과정에서 부품의 외곽 치수는 감소하게 됩니다. 반면, 도색이나 아노다이징, 도금 등의 표면 처리 공정은 부품 표면에 미크론 단위에서 수십 미크론 단위의 피막을 형성하여 치수를 증가시킵니다. 미국 국립표준기술연구소(NIST)의 DfAM(적층 제조를 위한 디자인) 가이드라인에 따르면, 이러한 마감 공정으로 인한 치수 증감은 정적이지 않으며, 형상의 복잡성과 마감 방식에 따라 다르게 나타나므로 반드시 CAD 모델링 단계에서 사전에 보상 설계가 이루어져야 합니다.

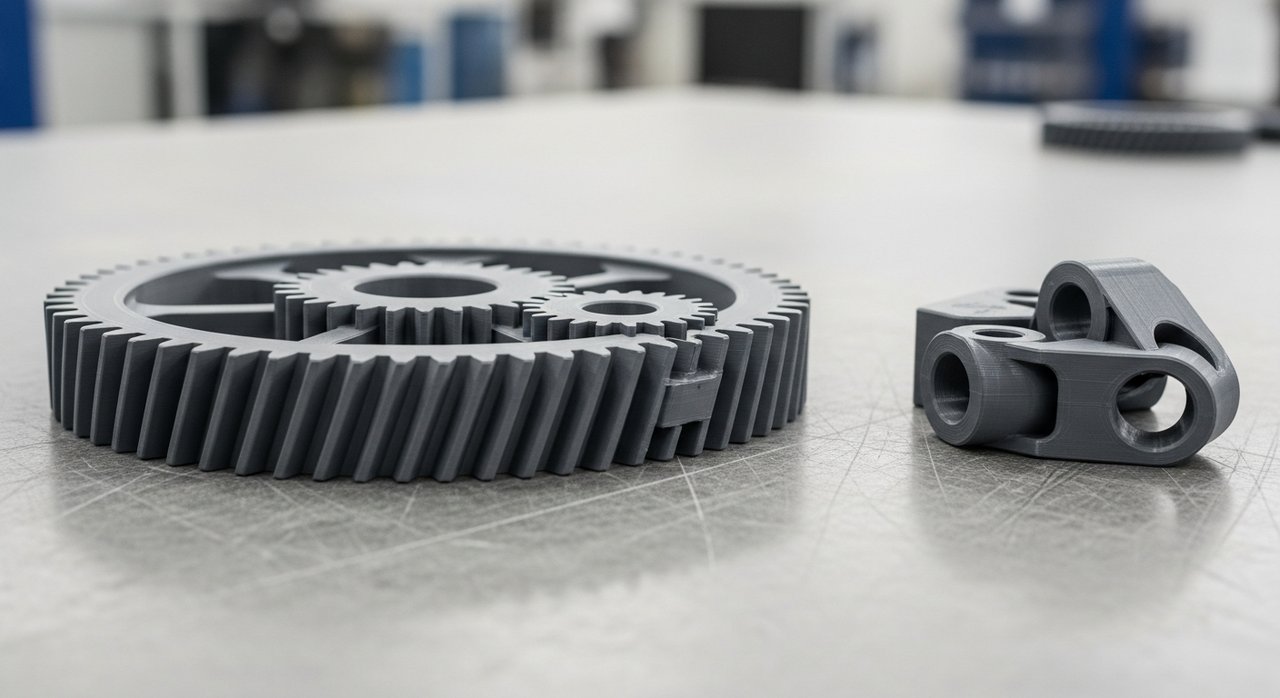

정밀한 조립을 위한 DfAM 공차 설계 전략은 어떻게 세우나요?
성공적인 조립형 시제품을 만들기 위해서는 단순히 장비의 정밀도에 의존하는 것을 넘어, 전체 생산 체인을 고려한 DfAM(Design for Additive Manufacturing) 관점의 공차 설계가 필수적입니다.
CAD 모델링 단계에서의 치수 보상
후처리 후 최종 치수가 줄어들거나 늘어날 것을 대비하여, CAD 모델링 단계에서 미리 치수를 오프셋(Offset)하는 전략이 필요합니다. 예를 들어, 샌딩과 폴리싱으로 인해 표면이 약 0.1mm 깎여 나갈 것이 예상된다면 외경 치수는 0.1mm 크게, 내경 치수는 0.1mm 작게 설계하는 방식입니다. 반대로 도색이 예정되어 있다면 도막 두께만큼 결합부의 틈새(Clearance)를 추가로 확보해야 합니다. 일반적으로 축과 구멍의 결합에서는 한쪽 면당 최소 0.15mm에서 0.2mm 이상의 기본 공차를 부여하는 것이 안전합니다.
후처리 워크플로우의 반복성 확보
NIST 가이드라인은 조립 정밀도가 결국 후처리 워크플로우의 반복 가능성(Repeatability)에 달려 있다고 강조합니다. 수작업 비율이 높은 샌딩이나 폴리싱은 매번 동일한 치수를 얻기 어렵기 때문에, 가급적 표준화된 공정 조건을 수립해야 합니다. 또한, 금속 3d프린팅 부품의 경우 열처리 및 서포트 제거 과정에서 발생하는 변형이 더 크므로, 공정별 수축률 데이터를 축적하여 모델링에 반영하는 피드백 루프를 구축하는 것이 중요합니다. 금속 적층 제조의 정밀도 관리에 대한 참고 사례는 BJ 바인더 제팅 금속 3D 프린팅의 정밀도와 산업별 활용 범위에서 확인할 수 있습니다.
자주 묻는 질문
Q. 3d 프린터 모델링 사이트에서 다운로드한 파일로 조립 시제품을 만들 때 주의할 점은 무엇인가요?
A. 해외 3d 프린터 모델링 사이트에서 제공하는 오픈소스 파일들은 특정 장비나 소재(예: FDM 방식의 PLA)에 맞춰 공차가 설계되어 있는 경우가 많습니다. 이를 SLA나 SLS 등 다른 방식의 3d프린터로 출력하거나 후가공을 추가할 경우, 수축률과 표면 마감 두께가 달라져 조립이 안 될 수 있으므로 결합부 치수를 반드시 재검토하고 수정 후 출력해야 합니다.
Q. 샌딩과 폴리싱을 거치면 치수가 일반적으로 얼마나 줄어드나요?
A. 치수 감소량은 작업 조건과 소재에 따라 상이하지만, 통상적인 수작업 샌딩 과정에서는 표면 조도를 맞추기 위해 편측 기준 약 0.05mm에서 0.15mm 내외의 치수 감소가 발생할 수 있습니다. 정밀 조립부의 경우 이 변화량을 감안하여 CAD 모델에서 결합 틈새를 보정해 주는 것이 안전합니다.
Q. 후처리 공차를 줄이기 위해 설계 단계에서 할 수 있는 가장 효과적인 방법은 무엇인가요?
A. 조립이 필요한 핵심 기능 부품의 표면에는 가급적 서포트가 생성되지 않도록 출력 방향(Orientation)을 설정하는 것입니다. 서포트 제거 자국을 다듬는 과정에서 가장 큰 기하학적 왜곡이 발생하기 때문에, 설계 단계에서 자립 각도(Self-supporting angle)를 고려하여 형상을 최적화하는 DfAM 기법을 적용하는 것이 효과적입니다.
추가적인 기술 자료나 다양한 제조 공정별 정밀도 기준에 대해 확인이 필요하시다면, 아래 경로를 통해 관련 정보를 참고하실 수 있습니다.
검증에 참고한 자료
- ASTM International, "ASTM F2971-13: Standard Practice for Reporting Data for Additive Manufacturing Powder Bed Fusion Processes", ASTM F2971-13.
- "Post-Processing of Additive Manufactured Parts: A Review", Additive Manufacturing Journal, 2020.
- National Institute of Standards and Technology (NIST), "Design for Additive Manufacturing (DfAM) Guide: Managing Tolerances", NIST Publications, 2021.
