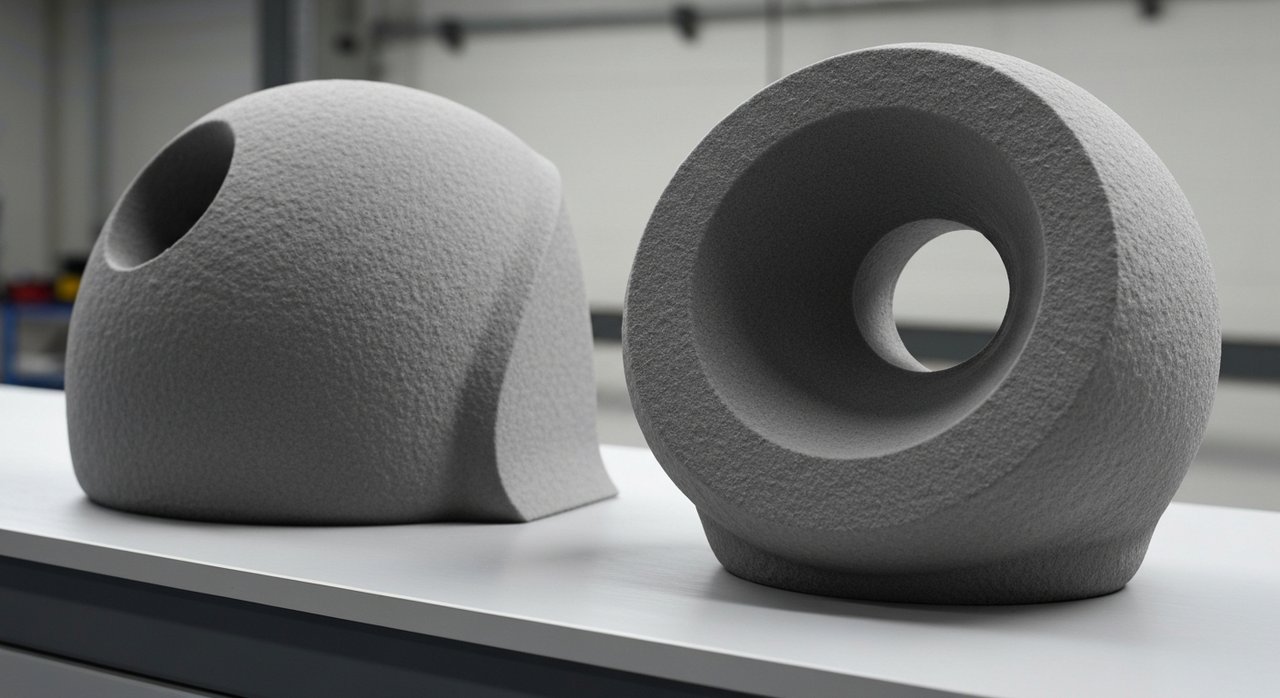

3D 프린팅 기술 참고 이미지

이 글의 핵심 3가지

설계 단계의 표준화(DfAM): ISO/ASTM 52910:2018 표준에 따른 서포트 배치와 설계 규칙 적용이 품질 편차를 줄이는 첫걸음입니다.
부품 중요도 기반 검사: NIST 2024 프레임워크에 따라 부품의 치명도와 공정 안정성을 평가하여 검사 빈도와 샘플링 기준을 차등 설계해야 합니다.
실시간 모니터링 활용: 열 신호와 기공률의 상관관계를 분석하는 실시간 모니터링을 도입하면 파괴 검사 의존도를 낮추고 효율적인 품질 관리가 가능합니다.

3D 프린팅 기술은 시제품 제작을 넘어 실제 산업용 부품을 반복 생산하는 단계로 빠르게 진화하고 있습니다. 그러나 동일한 3D 프린터 장비와 소재를 사용하더라도, 출력할 때마다 미세한 품질 편차가 발생하는 현상은 제조 현장의 큰 고민거리입니다. 3D 프린터 모델링 사이트에서 얻은 정교한 데이터나 자체 설계한 3D 모델링 파일이 실제 결과물로 나올 때, 어떻게 해야 일관된 기계적 물성과 치수 정밀도를 유지할 수 있을까요? 반복 제작 시 발생하는 품질 리스크를 제어하기 위한 체계적인 공정 샘플링과 검사 기준 수립 방법을 살펴보겠습니다.

3D 프린팅 품질 편차는 왜 발생하나요?

공정 입력 변수의 다양성과 열 이력의 영향

3D 프린팅 공정은 레이저 출력, 스캔 속도, 분말의 입도 분포, 챔버 내부의 온도 및 산소 농도 등 수많은 입력 변수의 영향을 받습니다. 특히 금속이나 고성능 고분자 소재를 사용하는 적층 제조 공정에서는 국소적인 급랭과 급열이 반복되면서 잔류 응력이 쌓이고 미세한 기공(Porosity)이 발생하기 쉽습니다. 이러한 열 이력의 차이는 부품 내부의 미세 구조를 변화시켜 동일한 챔버 안에서 출력된 부품 사이에서도 기계적 강도 편차를 유발하는 원인이 됩니다.

설계 단계(DfAM)에서의 예방책

품질 편차를 줄이기 위해서는 출력 이후의 검사뿐만 아니라 설계 단계에서의 사전 제어가 필수적입니다. 국제 표준인 ISO/ASTM 52910:2018 지침에 따르면, 적층 제조를 고려한 설계(DfAM)를 어떻게 수행하느냐에 따라 빌드 실패 확률과 품질 일관성이 크게 좌우됩니다. 표준 설계 규칙을 준수하여 품질에 치명적인 기능(CTQ, Critical-to-Quality)을 정의하고, 서포트 구조의 배치와 각도를 최적화하면 표면 조도와 치수 편차를 최소화할 수 있습니다. 설계 단계에서부터 제조 가능성을 검토하는 것은 불필요한 후처리를 줄이고 일관된 품질을 얻는 가장 효과적인 방법입니다.

정의: DfAM (Design for Additive Manufacturing)

3D 프린팅 공정의 고유한 특성과 한계를 고려하여 제품의 기능성을 극대화하고, 제조 성공률을 높이며, 후처리 및 품질 편차를 최소화하도록 제품을 설계하는 적층 제조 특화 설계 방법론입니다.

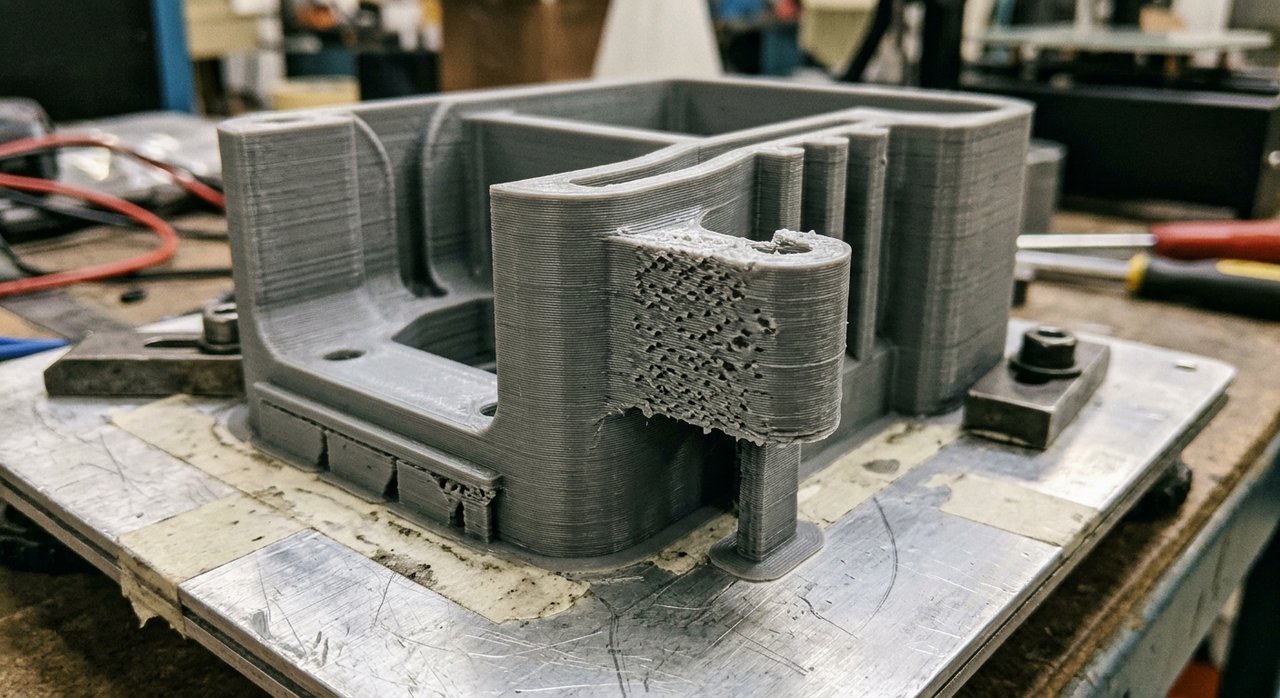

3D 프린팅 소재와 표면 참고 이미지
