이 글의 핵심 3가지
1. 3D 프린팅 워크플로우는 CAD 모델링부터 슬라이싱, 출력, 후처리까지 유기적으로 연결됩니다.
2. SLA는 등방성(Isotropic)을 가져 정밀도가 높고 균일한 강도를 내는 반면, FDM은 이방성(Anisotropic) 특성으로 인해 적층 방향(Z축) 결합력이 상대적으로 약합니다.
3. 후처리는 최종 부품의 물성과 제작 비용을 결정하는 핵심 단계이므로 설계 초기 단계부터 고려해야 합니다.
적층 제조 기술이 발전하면서 시제품 제작이나 목업 제작을 위해 3d 프린팅 기술을 도입하려는 입문자가 늘고 있습니다. 하지만 시장에 존재하는 다양한 공정 중에서 자신의 목적에 맞는 방식을 선택하는 것은 쉽지 않습니다. 특히 가장 대중적으로 쓰이는 두 가지 방식인 SLA(광중합 방식)와 FDM(재료 압출 방식)은 작동 원리부터 소재의 특성, 출력물의 품질까지 매우 큰 차이를 보입니다.
성공적인 출력을 위해서는 단순히 장비를 작동하는 법을 넘어, 디지털 모델이 물리적인 제품으로 구현되는 전체적인 흐름을 이해해야 합니다. 국제 표준 기구(ISO/ASTM)의 정의와 최신 제조 연구 데이터를 바탕으로, 입문자가 반드시 알아야 할 기초 개념과 공정 선택 기준을 정리해 드립니다.
정의
SLA (Vat Photopolymerization): 액체 상태의 광경화성 수지에 특정 파장의 빛을 조사하여 레이어 단위로 경화시키는 공정입니다.
FDM (Material Extrusion): 열가소성 필라멘트 소재를 가열된 노즐을 통해 압출하여 원하는 형상을 한 층씩 쌓아 올리는 공정입니다.
3D 프린팅을 시작할 때 거치는 전체 워크플로우는 어떻게 되나요?
1단계: CAD 모델링 및 파일 변환
모든 3d 프린터 출력의 시작은 3차원 디지털 모델링입니다. 설계 소프트웨어(CAD)로 작성한 데이터는 프린터가 인식할 수 있는 파일 포맷으로 변환해야 합니다. 가장 널리 쓰이는 포맷은 3차원 형상을 삼각형 메시로 표현하는 STL 파일입니다. 최근에는 ISO/ASTM 52900 표준 등에서 정의하는 AMF(Additive Manufacturing File Format) 포맷도 활용되고 있습니다. AMF는 단순한 기하학적 형상뿐만 아니라 소재 정보, 색상, 격자 구조 등의 메타데이터를 함께 담을 수 있어 정밀한 제조에 유리합니다.
2단계: 슬라이싱 및 공정 매개변수 설정
변환된 파일은 슬라이싱 소프트웨어로 전달됩니다. 슬라이서는 3D 모델을 얇은 2차원 단면으로 쪼개어 프린터 헤드가 움직일 경로(G-code)를 생성합니다. 이 단계에서 레이어 두께, 채우기 밀도(Infill), 서포트(지지대) 생성 여부, 출력 속도 등 핵심 매개변수를 결정합니다. 설계 단계에서부터 적층 제조의 특성을 고려하는 DfAM(Design for Additive Manufacturing) 개념을 적용하면, 서포트 사용량을 줄이고 출력 실패율을 낮출 수 있습니다.
3단계: 출력 및 후처리
장비가 소재를 적층하여 출력을 완료하면, 장비에서 결과물을 분리하고 최종 물성을 확보하기 위한 후처리 단계를 거칩니다. 많은 입문자가 출력 버튼만 누르면 작업이 끝난다고 오해하지만, 실제 제조 현장에서는 후처리 공정이 전체 제작 시간과 비용의 상당 부분을 차지합니다. 자세한 준비 과정은 3D 프린팅 출력 전 필수 준비 단계: 파일, 공정, 소재 선택 가이드를 통해 구체적으로 확인할 수 있습니다.
SLA와 FDM 공정은 기계적 특성에서 어떤 차이가 있나요?

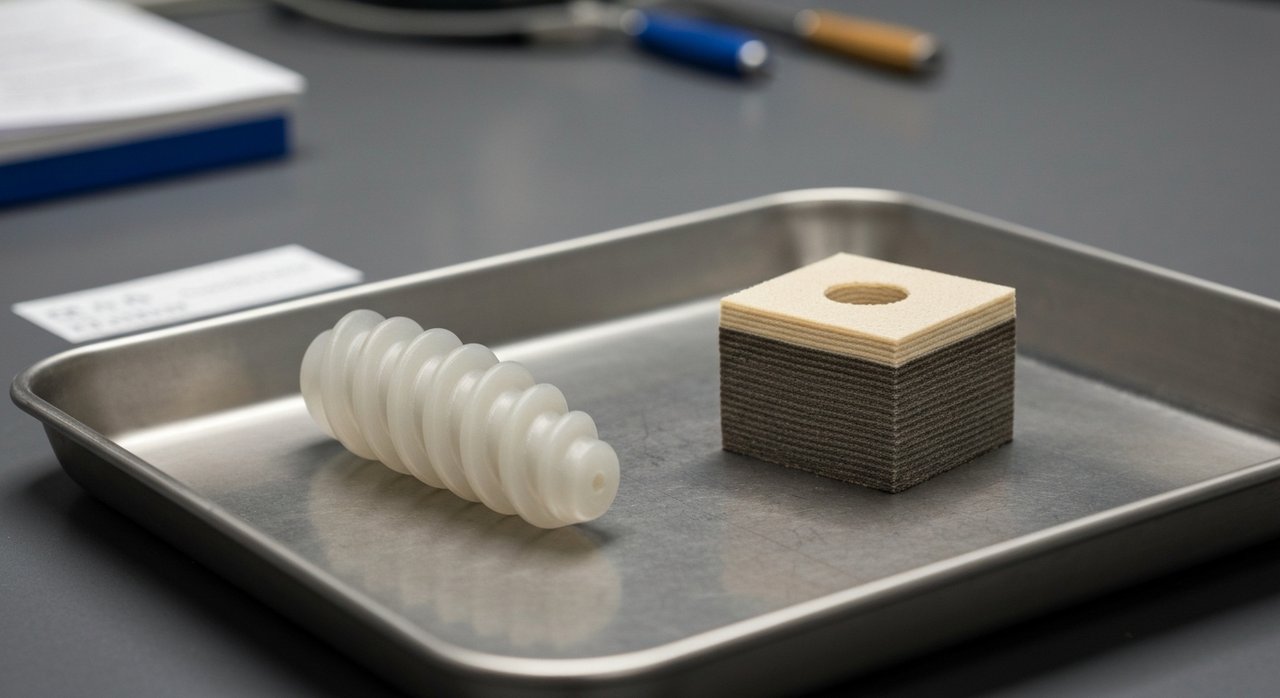

SLA의 등방성(Isotropy)과 정밀도
Formlabs의 엔지니어링 가이드에 따르면, SLA 방식으로 출력된 부품은 등방성(Isotropic)을 가집니다. 이는 X, Y, Z축 모든 방향에서 균일한 기계적 강도와 물리적 특성을 나타냄을 의미합니다. 액체 레진이 레이저나 프로젝터 빛에 의해 경화될 때, 인접한 레이어 간에 화학적 결합이 긴밀하게 일어나기 때문입니다. 덕분에 기밀성이 필요한 부품이나 복잡하고 미세한 형상을 정밀하게 표현해야 하는 목업 제작에 매우 유리합니다.
FDM의 이방성(Anisotropy)과 열적 이력
반면 fdm 방식으로 제작된 부품은 전형적인 이방성(Anisotropic) 특성을 보입니다. 노즐에서 녹아 나온 필라멘트가 식으면서 이전 층 위에 굳어지기 때문에, 레이어와 레이어 사이의 결합력(Z축 방향)이 원래 소재 자체의 인장 강도보다 약해집니다. 미국 국립표준기술연구소(NIST)의 연구에 따르면, FDM 출력 과정에서의 열적 이력(Thermal History)은 소재의 결정화도와 층간 결합 강도에 결정적인 영향을 미칩니다. 따라서 하중을 많이 받는 기능성 부품을 설계할 때는 적층 방향을 신중하게 고려해야 합니다. 두 공정의 기계적 차이에 대한 더 깊이 있는 비교는 초보자를 위한 3D 프린팅 공정 가이드: SLA 3D 프린터와 FDM의 결정적 차이에서 다루고 있습니다.
후처리 공정이 왜 비용과 품질을 좌우하나요?
SLA의 화학적 후처리
SLA 출력물은 장비에서 꺼낸 직후에는 표면에 미경화 액체 레진이 묻어 있어 끈적거리는 상태입니다. 이를 해결하기 위해 이소프로필 알코올(IPA) 등의 화학 용제로 세척하는 과정이 필수적입니다. 세척 후에는 소재의 최종 기계적 물성과 내열성을 확보하기 위해 특정 파장의 UV 광선과 열을 가하는 추가 경화(Post-Curing) 단계를 거쳐야 합니다. NIST 연구 결과에 따르면, UV 노출 시간과 파장에 따른 광중합 전환율(Degree of Conversion)이 최종 부품의 강도를 결정짓는 핵심 변수입니다.
FDM의 기계적 후처리
FDM 방식은 화학적 세척 과정이 거의 필요 없으며, 주로 기계적인 방식으로 후처리가 진행됩니다. 돌출된 구조를 지탱하기 위해 생성된 서포트를 손이나 도구로 떼어내는 작업이 대표적입니다. 서포트가 붙었던 자리에는 필연적으로 거친 자국이 남기 때문에, 매끄러운 표면을 얻으려면 사포질(샌딩)이나 화학적 증기 평탄화 같은 추가 가공이 요구됩니다. 특히 투명한 부품이나 고광택 외관이 필요한 정밀 목업의 경우 후가공 난이도가 급격히 상승합니다. 이에 대한 실무적인 팁은 SLA 3D 프린터 정밀 목업 제작을 위한 투명 화이트 레진 후가공 가이드를 참고하면 도움이 됩니다.
자주 묻는 질문
Q. 입문자가 시제품을 만들 때 어떤 공정을 먼저 선택해야 할까요?
A. 외관의 정밀도와 매끄러운 표면 마감이 중요하다면 SLA 방식을 권장합니다. 반면, 기계적 강도가 필요하고 큰 규격의 부품을 저렴하게 테스트하고 싶다면 FDM 방식이 더 적합합니다.
Q. 3D 프린팅 출력물의 강도를 높이려면 어떻게 해야 하나요?
A. FDM의 경우 출력 시 내부 채우기 밀도를 높이고 노즐 온도를 최적화하여 층간 결합력을 강화해야 합니다. SLA의 경우 출력 후 제조사 권장 스펙에 맞춰 충분한 시간 동안 UV 경화 과정을 거쳐야 설계 강도가 나옵니다.
Q. 파일 변환 시 STL과 AMF 중 어떤 포맷이 더 유리한가요?
A. 일반적인 단일 소재 출력에는 호환성이 높은 STL 파일로도 충분합니다. 다만, 복합 소재를 사용하거나 부품 내부에 복잡한 격자 구조 및 색상 정보를 포함해야 하는 고급 공정에서는 표준 규격인 AMF 포맷이 더 정밀한 정보를 전달할 수 있습니다.
결과적으로 성공적인 3d프린팅 프로젝트를 수행하기 위해서는 단순히 장비의 스펙만 비교할 것이 아니라, 설계 단계(DfAM)부터 최종 용도에 맞는 기계적 특성(등방성 대 이방성), 그리고 후처리에 소요되는 시간과 비용까지 종합적으로 검토해야 합니다. 이러한 기준을 바탕으로 공정을 선택한다면 시행착오를 줄이고 원하는 품질의 결과물을 얻을 수 있을 것입니다.
검증에 참고한 자료
- ISO/ASTM 52900:2021 Standard: Additive Manufacturing File Format (AMF) and Standard Terminology (https://www.iso.org/standard/69547.html)
- Formlabs Engineering Guides: SLA vs. FDM: The Ultimate Guide to Choosing the Right 3D Printing Technology (https://formlabs.com/blog/fdm-vs-sla-3d-printer-comparison/)
- ScienceDirect / Elsevier: Design for Additive Manufacturing (DfAM) Workflow (https://www.sciencedirect.com/topics/engineering/design-for-additive-manufacturing)
- NIST (National Institute of Standards and Technology): 3D Printing Materials and Post-Processing Best Practices (https://www.nist.gov/el/materials-measurement-laboratory)
검증에 참고한 자료
본문의 기술 설명은 아래 자료를 확인해 정리했습니다.
