플라스틱 사출성형에서 제품 모양을 만드는 것은 뜨거운 수지가 들어가는 빈 공간이다. 그러나 생산 속도와 불량을 좌우하는 또 하나의 형상이 금형 안에 숨어 있다. 열을 빼내는 냉각수 채널이다.
기존 금형에는 드릴로 곧은 구멍을 뚫어 물길을 만드는 경우가 많다. 만들기 쉽지만, 제품이 깊게 파였거나 굽어 있으면 직선 채널과 성형면 사이의 거리가 들쭉날쭉해진다. 가까운 곳은 먼저 식고 먼 곳은 늦게 식는다. 이 온도 차이 때문에 제품을 빨리 꺼내려 할수록 수축과 뒤틀림이 문제가 될 수 있다.
금속 3D프린팅으로 만드는 ‘형상적응 냉각 채널(conformal cooling channel)’은 제품 윤곽을 따라 굽은 물길을 금형 인서트 안에 넣는 접근이다. 인서트는 제품 모양을 잡는 교체형 금형 부품이다. 핵심은 복잡한 채널을 만들었다는 사실이 아니다. 성형면에서 열을 더 고르게 빼내 제품을 꺼낼 수 있는 시점을 앞당기면서도 치수와 표면 품질을 지키는 데 있다.
1. 냉각이 끝났다는 말은 단순히 차가워졌다는 뜻이 아니다
사출성형은 녹인 플라스틱을 금형에 채우고, 압력을 유지하고, 굳힌 다음 제품을 꺼내는 순서로 진행된다. 한 번의 사출성형을 마치는 전체 주기를 cycle이라고 한다. ‘꺼낼 수 있다’, 즉 탈형(ejection)할 수 있다는 판단에는 두 조건이 함께 들어간다. 제품이 밀거나 잡아도 형태를 버틸 만큼 굳어야 하고, 부위별 온도 차이가 이후 수축과 변형을 허용 범위 안에 남겨야 한다.
플라스틱은 식으면서 줄어든다. 같은 제품 안에서도 한쪽이 먼저 굳고 다른 쪽이 더 뜨거운 채로 남으면 수축이 같은 시점에 같은 정도로 일어나지 않아 제품이 휘는 뒤틀림(warping)으로 이어질 수 있다. 두꺼운 부분의 내부 수축 같은 다른 원인도 함께 작용하며, 불충분한 냉각은 표면이 움푹 들어가는 수축 자국(sink mark)이나 원형 부품이 타원으로 찌그러지는 현상(ovality)과도 연결될 수 있다.
2. 직선 구멍과 곡선 물길의 차이는 ‘거리’에서 시작한다
금형 안의 열은 두 단계를 거쳐 빠져나간다. 먼저 뜨거운 플라스틱의 열이 금형 금속을 통과한다. 이것이 전도다. 그다음 채널 벽에 도달한 열을 흐르는 냉각수가 받아서 밖으로 운반한다. 이 과정에는 대류가 작용한다.
직선 채널과 굴곡진 성형면을 나란히 떠올려 보자. 성형면이 채널에서 멀어지는 구역에서는 열이 금속을 지나가는 거리도 길어진다. 형상이 복잡하거나 깊은 캐비티에서는 직접 가공이 어려워, 제품 형상을 담당하는 인서트를 따로 사용하는 경우가 있다.[1]
형상적응 채널은 성형면의 굴곡을 따라가며 거리를 더 일정하게 유지하도록 설계할 수 있다. 열이 빠져나가는 경로의 편차가 줄면 금형 표면의 온도 차이도 줄일 수 있다. 3D프린팅은 재료를 층별로 쌓기 때문에, 바깥에서 직선 공구를 밀어 넣어 만들기 어려운 내부 곡선도 형성할 수 있다.
3. 두 금형 구성의 비교에서 65.7초가 40.7초가 됐다
2025년 스페인 국립원격교육대학교(UNED) 연구진은 금속 필라멘트 적층 방식으로 사출금형 인서트를 만들고, 내부에 형상적응 냉각 채널을 넣어 사출을 비교했다.[1] 이 방식은 금속 분말이 포함된 필라멘트를 출력한 다음 결합재를 제거하고 소결하는 Metal-FFF다. 레이저로 금속 분말을 녹이는 분말베드용융 방식(LPBF)과 제조 과정이 다르다.
연구진은 폴리프로필렌(PP) 공중합체를 사용했고, 전통 냉각 인서트와 형상적응 냉각 인서트에 같은 사출 조건을 적용했다. 두 인서트 구성은 17-4 PH 스테인리스강으로 재료 종류를 맞췄지만, 전통 인서트는 절삭 가공품이고 형상적응 인서트는 Metal-FFF 출력품이었다. 전통 방식의 바깥쪽 인서트에는 형상 때문에 내부 채널을 넣지 못해 금형 바닥의 순환수로 간접 냉각했다.[1] 38%는 채널 형상 하나만 바꾼 결과가 아니라 이 두 금형 구성 전체를 비교한 결과다. 연구진은 금형 온도가 안정되면 비교한 뒤 제품 품질이 나빠지기 전까지 냉각시간을 단계적으로 줄였다.
허용할 수 있는 제품 품질을 기준으로 한 총 성형 주기는 전통 냉각 65.7초, 형상적응 냉각 40.7초였다. 논문이 정리한 감소율은 38%다.[1] 특히 냉각시간 20초 조건을 비교했을 때 전통 채널로 만든 제품은 원형이 타원으로 변하는 현상이 뚜렷했지만, 형상적응 채널을 쓴 제품은 치수 정확도를 유지했다고 연구진은 보고했다.
950개 생산은 가능성을 보여주지만 수명 보증은 아니다
같은 연구는 최적 조건을 정한 뒤 8시간 연속 운전해 950개를 생산했다. 그동안 인서트 표면의 균열이나 변형, 덜 채워진 제품, 기공을 통한 냉각수 누설 징후는 관찰하지 않았다고 보고했다.[1]
그러나 연구진은 전통 사출금형이 보통 수십만 번의 성형 주기를 견디는 데 비해 Metal-FFF 인서트의 반복 하중 수명은 아직 규명되지 않았다고 적었다. 소결 과정의 수축과 내부 기공도 남은 과제다. 따라서 이 결과는 하루 한 교대의 예비 내구 가능성을 보여주지만, 장기 양산 수명을 증명하지는 않는다.
4. 더 빨리 식히는 설계에도 멈춰야 할 선이 있다
2020년 별도의 연구는 선택적 레이저 용융으로 만든 마레이징 300 강 인서트를 실제 압력 배관 연결부용 열가소성 플라스틱 뚜껑 생산에 적용했다.[2] 이 연구에서는 전통 냉각의 47초 성형 주기를 형상적응 냉각으로 32초까지 줄이면서 제품을 ±0.2mm 생산 공차 안에 유지했다.
하지만 32초 아래로 더 줄이자 수축 자국과 뒤틀림이 나타났다.[2] 냉각 성능이 좋아졌다고 해서 꺼내는 시점을 끝없이 앞당길 수는 없다는 뜻이다. 이 뚜껑에서는 사이클 단축의 한계가 실제 불량으로 드러난 셈이다.
연구진은 치수만 잰 것이 아니라 조립 검사, 당기는 힘을 오래 가하는 시험, 수압을 견디는 시험으로 뚜껑이 실제 요구 기능을 유지하는지도 확인했다고 보고했다.[2] 이는 특정 제품의 검증 결과이며 다른 사출품의 합격 기준은 아니다.
냉각시간·온도 차이·압력손실을 함께 본다
2022년 연구의 계산 사례에서는 뱀처럼 굽은 형상적응 채널이 원형 단면의 기준 채널보다 압력손실이 크게 나타나 덜 선호됐다.[3] 이는 냉각시간과 온도 균일성뿐 아니라 압력손실도 함께 비교해야 함을 보여준다.
2022년 난양공과대학교 연구진은 형상적응 채널 설계의 목적을 냉각시간, 제품 표면의 온도 불균일, 채널 압력손실 세 가지로 두었다.[3] 원형, 뱀처럼 굽은 형태, 점점 좁아지는 형태와 내부 격자 구조를 비교한 결과, 계산상 냉각시간을 가장 많이 줄이는 안과 온도 균일성에서 유리한 안이 같지 않았다. 금속 분말을 레이저로 녹여 출력한 뒤 X선 컴퓨터단층촬영(CT)으로 검사했을 때 원형과 점점 좁아지는 채널의 설계 대비 치수 오차는 5% 미만이었다고 보고했다.[3]
이 연구의 냉각성능 비교는 계산 모델 결과이고, 출력 후 CT 검사는 내부 형상이 설계에 얼마나 가깝게 만들어졌는지를 확인한 것이다. 계산 결과를 양산 성형 주기 실측으로 옮겨 쓰면 안 된다. 현장에 주는 메시지는 분명하다. ‘가장 빠른 채널’ 하나를 찾기보다 제품 품질, 냉각장치가 감당할 압력, 출력 후 실제 내부 형상이 설계대로 나왔는지를 함께 확인해야 한다.
5. 산업 사례의 17%는 다른 공정에서 나온 별도 결과다
EOS가 공개한 Innomia와 Magna의 자동차 팔걸이 금형 사례에서는 금속 분말을 레이저로 녹여 정밀 냉각 채널이 든 금형 인서트를 제작했다.[4] 업체 자료는 사출 성형 주기가 이전보다 17% 줄었고, 설비 유지보수 간격이 2주에서 5~6주로 늘었다고 설명한다. 열이 더 균일하게 빠져 제품 변형을 막고, 금형 표면의 과열과 주변 습기 문제를 줄였다는 것이 당사자들의 해석이다.
이 사례는 앞의 Metal-FFF 실험과 출력법도, 제품도, 검증 방식도 다르다. 17%와 38%를 나란히 놓고 장비 성능 순위로 읽을 수 없다. 전자는 공급사와 고객사가 공개한 특정 자동차 부품의 산업 사례이고, 후자는 논문에 기록된 특정 PP 제품의 비교 실험이다.
오히려 수치가 서로 다른 이유가 실무를 보여준다. 기존 채널 배치, 제품 형상과 재료, 목표 품질, 사출기의 나머지 동작 시간이 다르면 냉각을 개선해도 전체 cycle에서 얻는 효과가 달라진다.
6. 아이컨택의 시선: 먼저 ‘언제 꺼낼 수 있는가’를 기록한다
형상적응 냉각을 검토할 때 첫 질문을 “이 형상을 출력할 수 있는가”로 두면 기술은 화려해 보이지만 투자 판단은 흐려진다. 출발점은 제품의 어느 부위가 늦게 식고, 그 때문에 언제까지 기다리며, 일찍 꺼냈을 때 어떤 불량이 생기는지다.
아이컨택은 다음 네 기록을 같은 제품과 같은 생산 조건에서 비교해야 한다고 본다.
- 꺼낼 수 있는 시점: 성형 주기 전체가 아니라 냉각시간과 탈형 직전 제품 온도를 따로 기록한다.
- 온도 균일성: 열화상이나 센서로 금형의 뜨거운 지점과 제품 부위별 온도 차이를 확인한다.
- 제품 품질: 첫 제품뿐 아니라 온도가 안정된 연속 생산 중의 치수, 뒤틀림, 수축 자국, 표면, 조립 결과를 본다.
- 운영 부담: 필요한 유량과 압력, 채널 막힘과 세정, 누설 검사, 금형 수리, 목표 수명까지 포함한다.
이 네 항목을 보면 3D프린팅이 필요한 이유도 선명해진다. 단순한 직선 드릴로 뜨거운 지점을 충분히 식힐 수 있다면 복잡한 insert가 필요하지 않을 수 있다. 반대로 드릴이 닿지 못하는 굴곡 때문에 온도 편차와 불량이 반복되고, 그 손실이 insert 제작비와 검증비보다 크다면 형상적응 냉각은 구체적인 개선 후보가 된다.
금형 안의 곡선 물길은 보이지 않는다. 아이컨택은 제품을 꺼낼 수 있는 시간, 탈형 후 형태, 목표 생산 수량까지의 품질 기록으로 설계를 판단할 것을 권한다. 3D프린팅의 가치는 복잡성을 만드는 데서 끝나지 않는다. 기존 가공이 놓친 열의 경로를 다시 설계하고, 그 변화가 제품과 생산 기록에서 확인될 때 비로소 의미가 생긴다.

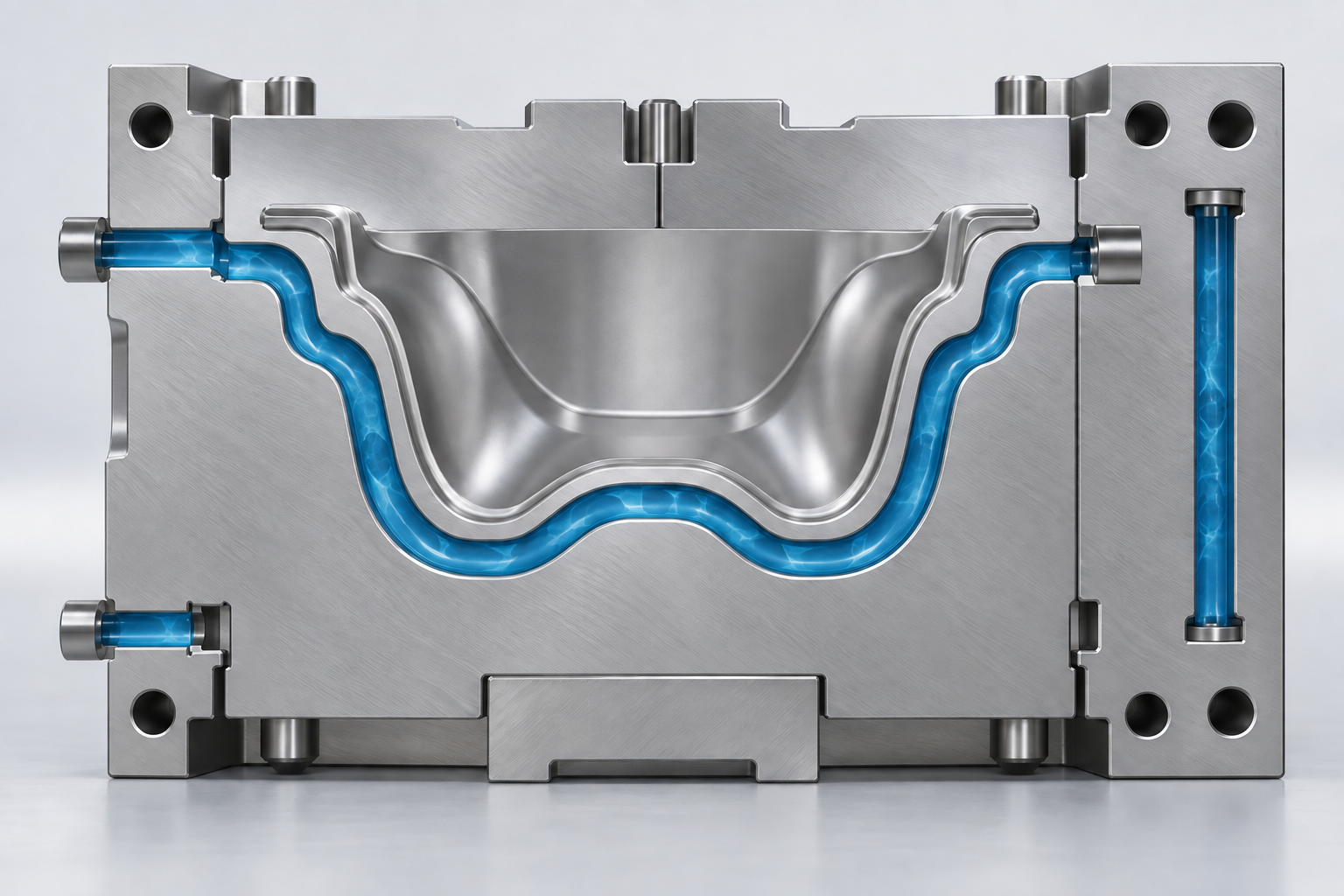

금형의 성형면을 따라 배치한 냉각 채널을 보여주는 AI 개념도. 실제 제품·유로 설계·온도 검증 결과를 재현한 도면이 아닙니다.
